Vanne anti-mélange - Unique Mixproof Ultrapure (pharma)

La vanne UltraPure Unique Mixproof Alfa Laval est conçue pour répondre aux besoins des industries pharmaceutiques et biotechnologiques. Elle permet le passage simultané de deux fluides sans risque de contamination croisée. De conception modulable, ces vannes garantissent une disponibilité maximale pour les processus continus et de haute pureté.

640x360 Unique Mixproof UltraPure with ThinkTop V70

Avantages du produit

  • Solution anti-déversement
  • Facile à nettoyer et à entretenir
  • La conception modulable permet une configuration facile
  • Mise à niveau facile
  • Traçabilité complète des composants

La vanne UltraPure Unique Mixproof Alfa Laval offre une plus grande flexibilité d'installation, ce qui permet d'optimiser l'efficacité de l'installation sans compromettre la sécurité du produit.

  • Production pharmaceutique dont les procédés de fabrication de médicaments pour les sites/usines de production pharmaceutique
  • Processus de fabrication de biocarburant ( étape de transestérification du biodiesel)
  • Production de produits d'entretiens et hygiéniques
  • Production de boissons

Conception d'une pureté exceptionnelle

Cette double vanne de blocage et de purge perfectionnée assure un fonctionnement résistant et sans déversement pour les processus continus dans les industries pharmaceutiques, biotechnologiques, de cosmétiques et soins corporels et autres industries du secteur hygiénique. Cette caractéristique minimise le risque de contamination du produit et assure un temps de disponibilité maximal ainsi qu'un fonctionnement sûr et hygiénique.

Facile à nettoyer et à entretenir

L'entretien et le nettoyage sont rapides et simples grâce à la conception à chargement par le haut, à l'absence de composants réglables, à l'actionneur facile à entretenir et à la détection de fuite intégrée sur tous les joints. Comme toutes les vannes Unique Mixproof, la vanne UltraPure Unique Mixproof Alfa Laval répond aux normes d'hygiène les plus strictes.

Facile à configurer et à mettre à niveau

Optimisez votre processus d’hygiène en personnalisant la vanne UltraPure Unique Mixproof Alfa Laval pour répondre à vos besoins. Sa conception modulable facilite également la mise à niveau de la vanne à double clapet chaque fois que votre procédé a besoin d'être modifié tout en assurant une production efficace, hygiénique et continue.

Traçabilité complète et documentée

Les vannes UltraPure Unique Mixproof sont fournies avec Q-doc Alfa Laval, une documentation complète pour les équipements UltraPure. Cela permet une traçabilité complète de toutes les pièces en contact avec le produit. Basé sur les bonnes pratiques de documentation (GDP), Q-doc documente tous les aspects, de la matière première à l'équipement livré.

Fonctionnement

.

Construction

Le concept de la vanne Unique Mixproof est basé sur une série de composants élémentaires, dont le corps de vanne, le bouchon, l'actionneur, les options de nettoyage et les accessoires qui favorisent une large gamme d'applications. En utilisant ces composants, vous pouvez construire une vanne Unique Mixproof pour répondre exactement à vos exigences de processus.

Pour faciliter l'entretien, la vanne Unique Mixproof possède également des orifices de détection des fuites qui préviennent l'usure ou l'endommagement des joints toriques statiques. Les opérateurs peuvent inspecter visuellement la vanne à tout moment sans avoir à la démonter.

Options

    • Version 3-A disponible sur demande
    • Joints en contact avec le produit en HNBR, NBR, EPDM ou FPM
    • Nez mâles ou férules clamp suivant le standard requis.
    • Commande et indication : ThinkTop ou ThinkTop Basic
    • Unité d'indication de position latérale pour le clapet supérieur

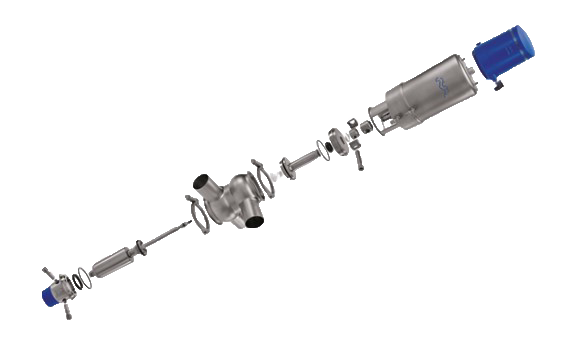

Unique Mixproof exploded view w ThinkTop V70.png

Principe de fonctionnement

La vanne Unique Mixproof Alfa Laval est une vanne normalement fermée qui est commandée à distance par de l'air comprimé.

Pour séparer les deux liquides, la vanne est équipée de deux joints de clapet indépendants. L'espace entre les deux joints forme une chambre de fuite atmosphérique. Dans les rares cas de fuite accidentelle de produit, le produit s'écoule dans la chambre de fuite et est évacué par la sortie de fuite.

Lorsque la vanne est ouverte, la chambre de fuite est fermée. Le produit peut alors s’écouler d’une ligne à l’autre sans déversement. La vanne peut être facilement nettoyée et protégée contre les coups de bélier en fonction des exigences spécifiques liées au processus et de la configuration de la vanne. (Il n'y a pas de déversement de produit pendant le fonctionnement de la vanne).

.
