Unique DV-ST UltraPure

Les vannes à membrane Unique DV-ST UltraPure Alfa Laval sont le choix évident pour les industries pharmaceutiques et biotechnologiques et d'autres processus focalisés sur l'hygiène. Les vannes compactes et légères comprennent une série de pièces de base comprenant des corps de vannes, des diaphragmes, des actionneurs et des poignées. Elles offrent une multitude de configurations possibles pour répondre précisément aux besoins de votre processus.

DV ST Ultrapure diaphragm valve

Corps de vanne de haute qualité, membranes éprouvées, actionneurs fiables

  • Conception compacte, légère et hygiénique : corps de vannes de haute qualité et finitions de surface à faible teneur en Ra
  • Risque contamination faible : corps de vanne documenté à faible teneur en ferrite pour un fonctionnement aseptique (forte teneur en alliage optionnel)
  • Membrane fiable et durable – disponible en EPDM haute performance pour un fonctionnement continu à la vapeur à des températures allant jusqu'à 150 °C
  • Actionneurs uniques flexibles en acier inoxydable, disponibles en versions faible et haute pression, couverts par une garantie de cinq ans
  • Facilité d’installation, de validation et de qualification par Alfa Laval Q-doc, documentation complète et réseau de partenaires de service

La vanne à membrane Unique DV-ST UltraPure est disponible en fonctionnement pneumatique ou manuel. Pour un fonctionnement pneumatique, les vannes sont commandées par des actionneurs qui fonctionnent aux pressions du produit jusqu'à 10 bars, en fonction de la taille de la vanne, du matériau de la membrane (EPDM, PTFE/EPDM et TFM/PTFE) et de l'actionneur sélectionné. Il existe également un large choix d'unités de commande et d'indication faciles à monter.

Pour un fonctionnement manuel, les vannes sont commandées manuellement en tournant une poignée fixée à la tige. La poignée est dotée d'une protection standard contre la fermeture excessive permettant de prolonger la durée de vie de la membrane. Toutes les pièces en acier sont en acier inoxydable ou en matériau composite, en fonction du type de poignée.



Demandez un devis

.

Vanne à longue durée de vie

Actionneur sans entretien en acier inoxydable avec une conception autoclavable, présente une résistance élevée à la corrosion. Il garantit un fonctionnement sans problème et une longue durée de vie.

Actionneurs pour les espaces réduits et la haute pression

Les actionneurs entièrement en acier inoxydable pour les vannes Alfa Laval Unique DV-ST UltraPure sont disponibles en deux types ; pour les tâches à pression standard et à haute pression. Les deux sont disponibles en tant qu'actionneurs standard certifiés ATEX, en versions normalement fermée (NC), normalement ouverte (NO) et activée par air/air (A/A).

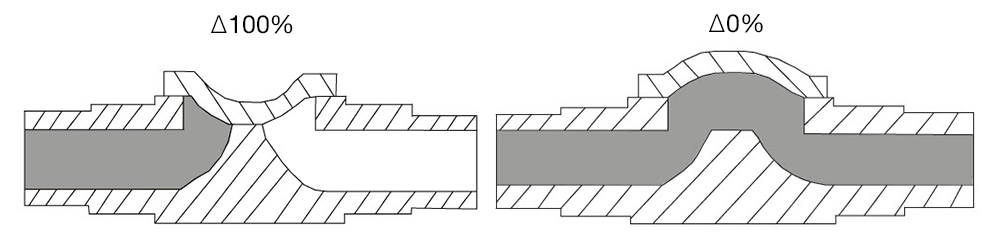

  • La vanne à membrane Alfa Laval Unique DV-ST UltraPure Slim (SS/SL) dispose de l'actionneur standard qui prend en charge des pressions de produit normales jusqu'à 10 bars (∆=100 %), en fonction de la taille de la vanne et du matériau de la membrane. Mince et compacte, cette version réduit le volume mort entre les vannes et facilite l'installation de l'angle de vidange correct, même lorsque l'espace est restreint. L'actionneur SS/SL est également proposé avec un limiteur de course optionnel pour le contrôle du débit.
  • La vanne à membrane Alfa Laval Unique DV-ST UltraPure High Pressure (SS/HP) dispose d'un actionneur qui prend en charge des pressions de produit élevées jusqu'à 10 bars (∆=0 %), en fonction du matériau de la membrane. Cette version SS/HP garantit un fonctionnement sûr et robuste dans les systèmes à haute pression.

Technologie de vanne Unique DV-ST UltraPure

Haut de gamme en série, la vanne à membrane Unique DV-ST dispose de corps avec une faible teneur en ferrite delta et une teneur en soufre définie dans toutes les vannes forgées et à blocage. Les vannes à deux voies, y compris les viroles pour les corps d'extrémité de clamp, sont forgées d'un seul bloc. Les vannes en T et en sortie de cuve sont disponibles usinées d'un seul bloc. Les vannes sont disponibles dans différentes configurations et matériaux.

Construites autour d'un modèle de type déversoir, les vannes à membrane aseptiques sont disponibles avec des composés durs ou souples en PTFE avec EPDM en tant que support d'une membrane EPDM pure. La vanne peut être actionnée manuellement ou avec des actionneurs pneumatiques fournis avec une gamme d'équipements de détection et de contrôle, comprenant des unités de contrôle, des indicateurs de position, des limiteurs de course et des positionneurs de vanne.

Toutes les membranes disposent de dates de durcissement et d'un suivi des composés, sont certifiés FDA/USP et conformes à la norme TSE/ADI.

Service et fiabilité

Les vannes à membrane sont livrées avec Alfa Laval Q-doc, un ensemble de documentation complet qui offre une transparence totale de toute la chaîne d'approvisionnement. Il simplifie les procédures d'achat et d'installation et facilite les procédures de qualification, de validation et de contrôle des modifications. Basé sur les GDP, Q-doc couvre tous les aspects de la fourniture d’équipements biotechnologiques et de l'industrie pharmaceutique et fournit aux clients une assurance qualité transparente et bien documentée des équipements achetés.

La conception unique apporte de la valeur


Nous utilisons les vannes à membrane Unique DV-ST UltraPure depuis longtemps, nous savons qu'elles sont extrêmement fiables et que les membranes durent longtemps.

Horst Neuland, ingénieur en chef chez Bayer HealthCare à Wuppertal, en Allemagne
.

Brochure : Vannes à membrane Unique DV-ST UltraPure Alfa Laval

Grâce à sa conception modulaire et à sa compatibilité améliorée, l'Unique DV-ST UltraPure Alfa Laval est conçue à partir d’une série de pièces de base qui vous permettent d’adapter facilement la vanne à de nombreuses applications.

Diaphragm valve brochure

Fonctionnement

.

La vanne à membrane Unique DV-ST UltraPure standard comprend un corps de vanne, une membrane, une poignée ou un actionneur. Dans la version manuelle, une simple rotation de la poignée pousse le compresseur vers le bas sur la membrane, la pressant contre le déversoir du corps de la vanne et fermant la vanne. Vous pouvez également utiliser un actionneur pneumatique pour contrôler la vanne. L'actionneur commande le déplacement axial du piston, ouvrant ou fermant la vanne.

Les actionneurs standard entièrement en acier inoxydable sont disponibles en deux versions : Unique DV-ST UltraPure Slim (SL) pour les tâches standard et Unique DV-ST UltraPure High Pressure (HP) pour les pressions plus exigeantes. Les deux sont disponibles en vannes normalement fermées (NC), normalement ouvertes (NO) ou activées par l'air/air (A/A) ainsi qu'en versions ATEX pour une utilisation dans les atmosphères potentiellement explosives.



.

Dix bons conseils : les vannes

Voici quelques conseils et vidéos de service pour montrer comment maintenir vos vannes hygiéniques en parfait état.
