Benefits of plate technolgy
열교환기의 선택은 매우 중요하며 최종산물에 직접적인 영향을 미칩니다. 실제로 기존 시스템에서 오래된 쉘 앤 튜브를 새로운 소형 열교환기로 교체하는 것은 매우 수익성있는 투자입니다.
Heat recovery

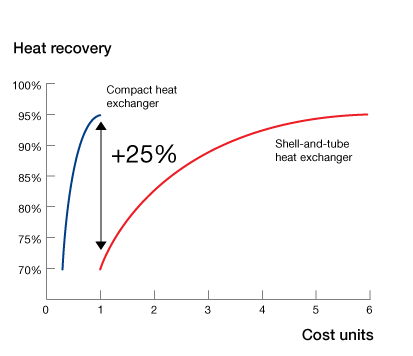

다이어그램은 초기 비용에 따른 열회수 수준을 보여줍니다. 소형 열교환기의 수율은 비슷한 비용으로 쉘 및 튜브보다 최대 25 % 높습니다.
동일한 수준의 열 회수에 도달하기 위해 쉘 및 튜브 솔루션은 종종 몇 배 더 비쌉니다. 비교의 기초는 스테인레스 스틸 튜브와 융합 본딩 AlfaNova 소형 열교환기를 갖춘 BEM 쉘 및 튜브 시스템입니다. 자세한 내용은 다음을 방문하십시오 : www.alfalaval.com/waste-heat-recovery.
High turbulence
소형 열교환기의 핵심에는 교대 채널을 통해 흐르는 고온 및 저온의 흐름을 갖는 열전달판 세트가 있습니다. 난류가 많으면 쉘 및 튜브보다 열 전달 효율이 훨씬 높아져 열 교환 면적이 50-80 % 더 작습니다.
흐름 난류는 또한 판을 따라 높은 전단 응력을 유발하여 오염의 축적을 효과적으로 줄이고 세척 요구를 최소화합니다.
Compact size
필요한 열전달 면적이 작기 때문에 장치가 매우 컴팩트하고 설치가 용이합니다. 이를 통해 기존 시스템의 용량을 쉽게 업그레이드 할 수 있습니다. 콤팩트한 열교환기용 셸 앤 튜브를 교환하면 동일한 바닥 공간에서 훨씬 더 높은 용량에 맞출 수 있습니다.
작은 크기는 특히 이국적인 재료가 필요한 경우 투자 관점에서 유리합니다. 소형 열교환기는 재료가 덜 필요합니다 (예 : 티타늄은 동일한 재질의 쉘 앤 튜브보다 훨씬 저렴합니다.
우수한 열 전달은 Compabloc이 유사한 쉘-튜브 열 교환기보다 훨씬 작고 가벼워 짐을 의미합니다. 튜브 번들을 추출할 필요가 없으므로 필요한 설치 공간이 최소화됩니다.
Crossing temperatures
대부분의 콤팩트한 열교환기의 역류는 단일 온도에서 교차 온도 프로그램을 실행할 수 있게 합니다. 쉘 앤 튜브를 사용하면 교차 온도 프로그램을 위해 여러 개의 열교환기가 직렬로 필요합니다.
Product
Compabloc, Alfa Laval Compabloc welded heat exchanger is probably the most compact and efficient heavy-duty heat exchanger in the world.
