Indication units
알파라발의 밸브 표시 장치는 위생적인 부문에 사용되는 밸브의 포지션에 대한 기본 정보를 제공합니다. 검증된 기술에 기반을 둔 이 밸브 포지션 표시기 제품군은 안전하고 경제적인 운영을 가능하게 합니다.
안전성, 신뢰성, 경제성을 갖춘 표시 기능
알파라발의 표시 장치들은 비용 효율이 높은 디지털 기기로서 valve yoke에 직접 설치하는 최대 두 개의 피드백 시그널을 갖추고 밸브의 오픈/클로즈드 포지션에 대한 피드백을 제공합니다. 이들 밸브 포지션 표시기(측면 표시기와 브래킷)는 알파라발의 모든 밸브에 사용할 수 있지만, 특히 SRC/ARC 싱글 시트 밸브, 믹스프루프 밸브(브래킷), 버터플라이 밸브를 위한 경쟁력 있는 솔루션입니다.
밸브 포지션 표시기 유형
알파라발은 위생 산업 부문을 위한 다음과 같은 일반적인 밸브 포지션 표시기를 제안합니다.
마이크로 스위치(Micro-switch)
전기 기계식 기기는 정밀하게 작동하며 제품수명이 깁니다. 내부식성 하우징 내에 밀봉된 마이크로 스위치는 내구성이 좋으며 직접 조작이 가능합니다.
인덕티브 근접 센서(Inductive proximity sensor)
전자기 전도성과 금속 탐지의 원칙에 기반한 비접촉 전자 센서는 본질적으로 작업 환경의 먼지와 습기, 기름에 강합니다. 이로 인해 작업상의 안전과 신뢰도가 증가합니다.
홀 근접 센서(Hall proximity sensor)
전자기 전도성과 자기 탐지의 원칙에 기반한 이 비접촉 전자 센서는 종래의 근접 센서와 비교하였을 때 밸브 포지션을 더욱 안전하고 정확하게 탐지합니다. 이 장비는 모든 조건에서 정확한 밸브 위치 감지를 위해 신뢰도와 수명이 향상되었습니다.
나무르 센서(Namur sensor)
이 인덕티브 근접 센서는 버터플라이 밸브용 브래킷이 완비돼 있으며 작동을 위해 최소한의 에너지만이 필요합니다. 이 장비는 ATEX 인증 기기로서 본질적으로 안전이 중요한 부문에 적용하도록 만들어졌으며 위험하거나 폭발 가능성이 있는 작업 환경에 사용할 수도 있습니다.

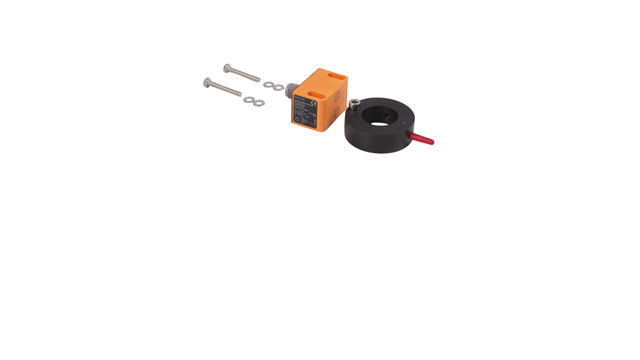

개별 브래킷(bracket) 및 인덕티브 센서(inductive sensor)
알파라발은 특별한 버팀대나 감지 인터페이스 교대가 필요한 알파라발 밸브와 함께 사용할 브래킷과 인덕티브 센서를 매우 다양하게 개발하여 공급하고 있습니다.
자세한 정보는 문서(Documentation)를 참고하시기 바랍니다
Product benefits
- Cost-effective digital devices
- Precision operation
- Long service life
제품 카탈로그
사용 방법
Operating principles
Micro-switch
롤러 리프에 의해 작동되는 이 전기 기계 장치는 밸브 위치를 온 / 오프 디지털 신호로 나타 낼 때 전기신호를 전송하기 위해 물리적 접촉이 필요합니다. 전기 스위치는 24VDC를 초과하는 더 높은 전압에서 작동하거나 AC 교류 전압으로 작동 할 수 있기 때문에 마이크로 스위치는 다른 센서 원리와 구별됩니다.
Inductive proximity sensor
이 비접촉식 근접 센서는 발진기로 구성되어 감지면에서 고주파 전자기장을 생성합니다. 전도성 금속 (댐핑 타겟)이 센서에 접근 할 때마다 전자기장이 줄어들어 발진기의 전압이 변경됩니다. 트리거 회로는이 아날로그 신호를 온 / 오프 디지털 신호로 변환하고 출력을 24VDC로 증폭합니다.
Hall proximity sensor
이 비접촉식 근접 센서는 홀 트랜지스터로 구성되어 있으며 홀 감지를 온 / 오프 디지털 신호로 변환하고 출력을 24VDC로 증폭시킵니다. 센서는 자기장을 사용하여 밸브 스템에 있는 표시핀의 상대 위치와의 거리를 측정하여 밸브 위치를 나타냅니다.
Namur sensor
NAMUR은 두 개의 와이어 DC 근접 센서와 연관있습니다. 이러한 센서를 위험한 환경에서 사용하기 위해선 절연체 장벽 또는 본질적으로 안전한 장치에 연결해야 합니다. NAMUR 근접 센서의 작동은 가변 저항의 작동과 유사합니다. 금속 타겟이 NAMUR 센서의 표면에 접근함에 따라 센서의 임피던스 변화가 발생하여 센서의 전류 소모가 줄어 듭니다. 이것은 갈바닉 아이솔레이터의 증폭기를 작동시켜 스위치를 활성화시키고 PLC 시스템에 대한 온 / 오프 디지털 출력 신호를 만듭니다.
Options
AC / DC 전원 공급 장치에 연결하기 위해 고정 케이블이 있거나 없는 센서 및 M12, 5 핀 플러그 커넥터가 있는 측면 표시기 (플러그 대응물 포함)를 사용할 수 있습니다.
