Vortex Shear-Mixer
첨가제 폐기물, 혼합 시간 및 비용을 줄이는 고급 혼합 솔루션.
시추 진흙에 화학 첨가제를 혼합하는 것은 우물 시추의 전체 시간과 비용에 중대한 영향을 미치는 중요한 공정입니다. 그러나, 진흙 혼합은 일반적으로 인지된 단순성으로 인해 다른 드릴링 공정보다 주목을 받지 못합니다. 이것은 다른 시추 공정과 비교하였을 때 저비용, 저기술, 구식 진흙 혼합 장비의 선택을 이끌어 낼 수 있습니다. Alfa Laval Vortex Shear-Mixer는 기존의 진흙 혼합 호퍼보다 성능이 뛰어나고 고급이지만 간단한 믹서입니다. 전단 믹서는 플러그 연결이 거의 불가능하며 모든 벤츄리 스타일 믹서의 최고 로딩 속도를 자랑합니다.
또한 다음을 포함하여 화학 첨가제 및 시간과 관련하여 비용 절감을 가능하게 하는 알파라발만의 이점이 있습니다.
- Dynamic shearing of chemical additives into the fluid
- Pre-wets difficult to mix additives such as bentonite or polymers
- Prevents the formation of fish eyes or microgels
- Equipped with easily replaceable inserts
Basic equipment

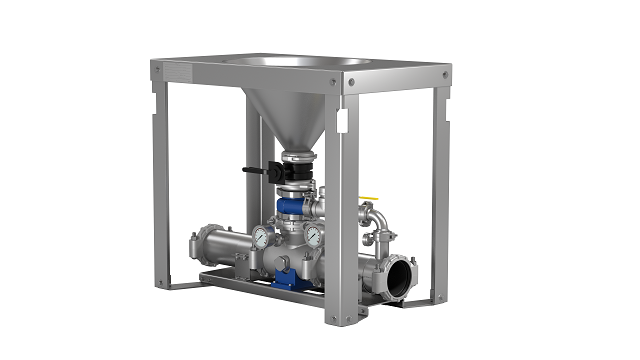

Alfa Laval Vortex Shear-Mixer는 방사형 프리 믹서가 있는 단일 또는 이중 흡입 포트 Lobestar 믹싱 이덕터로 구성됩니다. 기본 구성에는 지지대가 있는 견고한 스테인리스 스틸, 포물선형 탁상용 호퍼가 포함됩니다. 전체 어셈블리는 손쉬운 운송 및 배치를 위해 스키드베이스에 장착되며 표준 입구 및 배출 연결부는 홈이있는 스타일 커플링이 있는 그루브 엔드 배관입니다. 드릴링 어플리케이션을 위한 전형적인 전단 믹서 크기는 6”또는 4”이며 장비 진흙 시스템 볼륨 또는 원하는 진흙 가공 속도에 따라 달라집니다.
Features
- Simple robust design, no moving parts
- Low maintenance with easy to replace internals
- Highest product addition rate of any venturi mud hopper
- Easily handles difficult to mix mud additives
- Reduces product waste
- Highly customizable to fit specific rig applications
- High quality materials of construction
사용 방법
시추 믹서의 Lobestar Mixing Eductor® 하위 구성 요소 내부에 있는 교체 가능한 Lobestar Mixing Nozzle® 인서트를 통해 드릴링 머드가 고속으로 펌핑됩니다. 노즐을 가로 지르는 압력 강하는 결과적으로 고속 유체 흐름을 생성하고 최대 고체 또는 액체 첨가제 로딩을 위해 매우 강한 진공을 생성합니다. Lobestar MixingNozzle®은 여러 제트 스트림을 생성하며, 각 제트 스트림은 중첩 소용돌이로 확장되는 진동 와류링이 있는 코어로 구성됩니다. 이 흐름 패턴은 고에너지 유체 경계층을 생성하여 난류, 동적 유체 전단, 첨가제의 빠른 수화 및 균일한 분산을 촉진합니다. 노즐의 다운 스트림에 있는 특수한 디퓨저 인서트는 노즐을 가로 질러 최대 가용 압력을 복구하는 데 도움이 됩니다. 이는 혼합 유체가 배관, 믹서의 하류 및 진흙 구덩이를 통해 더 먼 거리와 더 높은 고도로 이송될 수 있게 합니다.
시스템의 방사상 프리 믹서 하위 구성 요소는 화학 첨가제 입자를 "사전 습식"으로 사용하여 첨가제 입자 덩어리가 혼합 유체에 어안 또는 마이크로겔로 나타나는 것을 방지합니다. 유체는 전단 혼합기의 1 차 유입구에서 소용돌이형 유동 패턴이 생성되는 방사형 예비 혼합기로 수동적으로 전환되어 공기와 유체의 소용돌이를 생성합니다. 이 와류는 첨가제 입자를 저압의 소용돌이 치는 액체로 균일하게 분산시켜 Lobestar Mixing®Nozzle®이 드릴링 머드로 흘리기 전에 효과적으로 사전 습윤시킵니다.
