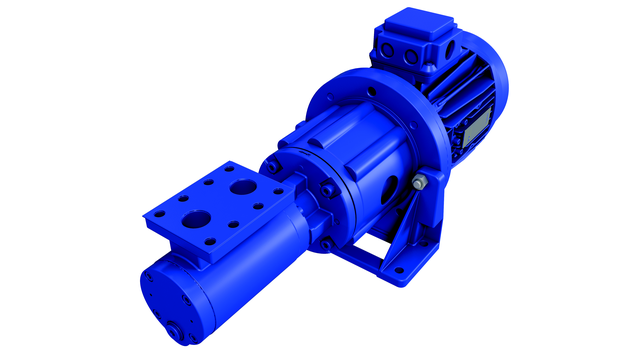

3S
3S 쓰리 스크류(Three screw) 펌프는 윤활, 비마모성 및 화학적 불활성 액체를 위한 광범위한 저 유지 보수 펌프로 구성됩니다. 3S 펌프는 다양한 산업 응용 분야에서 최고의 선택입니다.
A universal design
3S 시리즈는 철저히 설계되었으며 다양한 응용 분야에 적용 할 수 있습니다. 5 – 2.900 l / min @ 1450 rpm에서 29 개의 서로 다른 펌프 크기로 구성된 범위를 갖춘 3S 시리즈는 시장에서 가장 포괄적인 3 축 펌프 범위 중 하나입니다.
또한, 개별 펌프 크기는 몇 번의 실행으로 제공되므로 특정 시스템 설계를 위해 펌프를 지정할 때 높은 유연성을 보장합니다.
Low maintenance
3S 시리즈 펌프는 예상 수명이 30.000 시간인 평생 윤활식 외부 볼 베어링으로 설계되었습니다. 샤프트 씰과 베어링 사이에 움푹 들어간 구멍이 있어 잔류물의 축적을 방지하여 베어링을 보호하며, 볼 베어링이 펌핑된 액체에 노출되지 않습니다. 기계적 밀봉은 윤활 및 냉각이 우수합니다. 씰은 마찰열을 효율적으로 발산하도록 설계되었습니다.
Magnetic coupled version
3S 펌프는 자기 결합 버전으로도 제공됩니다. 펌프는 밀봉되어 있으며 액체가 다른 재료와 접촉하여 빠져 나가거나 반응 할 수 없습니다.
사용 방법
3S 스크류 펌프의 기본 원리는 회전 스크류가 유체를 분리하여 전달하는 것입니다. 따라서, 이송은 폐쇄 체적의 축 방향 변위를 통해 일어납니다.
압력 상승은 나사 길이와 직접 관련이 있습니다.
Operating principle
3 축 펌프는 회전 포지티브 변위 펌프입니다. 3 개의 회전 나사와 엔 클로징 펌프 케이싱의 맞물림으로 변위 효과가 발생합니다. 나사는 케이싱의 슬라이딩 접점에 의해 반경 방향으로 지지되며 펌핑된 액체에 의한 윤활이 필요합니다. 메인 스크류의 축 방향 지지는 볼 베어링에 의해 수행됩니다.
펌프에는 차압을 제한하고 과도한 압력으로부터 펌프를 보호하는 내부 릴리프 밸브가 장착되어 있습니다. Alfa Laval 3S 펌프에서 밸브 설정은 다른 개방 압력으로 조정할 수 있습니다.
Design
3S 케이싱은 구상 흑연 주철, EN-GJS-400, 나사는 질화 강철 1.7139입니다. 특수 SiC 흑연 재료를 표준으로 사용하는 고품질 기계적 밀봉.
3S 펌프는 여러 실행에서 사용할 수 있습니다 (예 : 브라켓 받침 또는 수직 받침대의 단위로 자유 샤프트 끝이 있음. 또한 각 펌프 크기는 상단 플랜지 설계뿐 아니라 인라인으로도 제공됩니다.
3S 3 축 펌프 설계의 장점 :
- 낮은 수명주기 비용
- 긴 수명과 낮은 유지 보수
- 컴팩트한 디자인
- 적은 공간 차지, 대용량
- 고효율
- 저소음
- 맥동이 적음
- 격렬한 난기류 없이 펌핑
- 매우 우수한 흡입 조건 (NPSH)
