릴리프 밸브
알파라발 릴리프 밸브는 양조장, 식음료, 퍼스널 케어, 바이오 팜 산업에 사용되는 탱크 또는 용기 내부에 진공 및 압력이 축적되는 것을 방지합니다.
Overpressure protection
액체 탱크를 채우거나 비우는 동안 과압 및 진공 상태를 방지하기 위해 알파라발 양방향 릴리프 밸브는 위생 공정 라인의 대기 탱크 위에 장착됩니다.
Product range

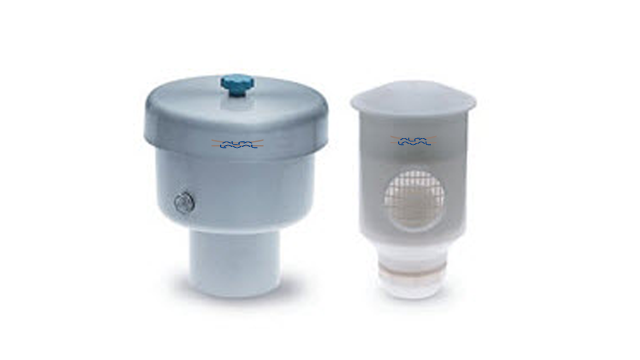

알파라발 릴리프 밸브 (RV) 제품군은 폴리에틸렌 또는 AISI 304/316 스테인리스 스틸로 만들어진 두 가지 모델로 구성됩니다. 폴리에틸렌 모델은 최대 800 hl / h의 제품 흐름을 위해 설계되었으며 RV130, RV400, RV400A 및 RV800의 네 가지 표준 크기로 제공됩니다. 스테인리스 스틸 모델은 보다 엄격한 위생 요구 사항을 위해 설계되었습니다. 최대 1000 hl / h의 제품 흐름을 처리하며 두 가지 표준 크기 (RV600 및 RV1000)로 제공됩니다.
Product Benefits
- Overpressure protection
- Designed for product flows up to 800 hl/h
- Atmospheric tank in hygienic process lines
제품 카탈로그
사용 방법
Operating principle
알파라발 양방향 릴리프 밸브는 (1) 탱크가 채워질 때 탱크의 과압 상태를 방지하기 위해 보조 통로에서 탱크로 유출되는 공기를 가압합니다 (2) 탱크가 비워 질 때 탱크의 진공 상태를 방지하기 위해 외부 유입 공기를 보조 통로를 통해 흐르게 합니다.
Polyethylene relief valve
알파라발 폴리에틸렌 릴리프 밸브의 경우 두 밸브 실 각각에 유리 또는 폴리에틸렌 볼이 있습니다. 탱크가 채워지면 챔버 중 하나의 내부에 있는 공이 공기가 탱크 밖으로 흘러 나오도록 합니다. 탱크가 비워지면 다른 챔버의 볼이 공기가 탱크로 유입될 수 있도록 합니다.
Stainless steel, two-way relief valve
스테인레스 스틸의 알파라발 양방향 릴리프 밸브는 폴리에틸렌 릴리프 밸브와 동일한 작동 원리를 사용하지만 공기 흐름을 제어하기 위해 유리 또는 폴리에틸렌 볼 대신 오일 배스를 사용합니다.릴리프 밸브에는 탱크를 비울 때 릴리프 밸브를 통해 유입 될 수 있는 불순물을 여과하기 위해 밸브 하단에 오일 배스가 있습니다. 대기 중 불순물이 탱크로 유입되는 것을 방지하여 제품 위생과 품질을 보호합니다.
