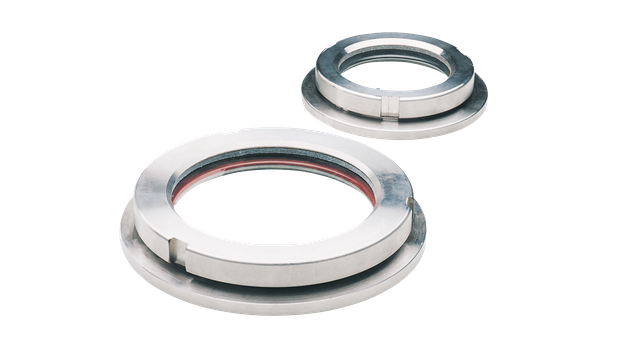

Sight glasses and light fitting
알파라발 검사 창은 유제품, 식품, 음료, 개인용품 및 바이오팜 산업에서 사용되는 용기 내부의 세정 상태, 공정 상태, 제품, 액위 등을 어떤 왜곡도 없이 육안으로 직접 검사할 수 있는 게이지 창입니다.
신뢰도 높은 명확한 관찰 품질
알파라발 검사 창은 어떤 방해도 받지 않고 탱크나 용기의 공정 또는 제품을 육안으로 명확하게 확인할 수 있는 제품입니다. 빠르고 간편하게 설치할 수 있는 알파라발 검사 창은 신뢰할 수 있는 작동, 저렴한 유지보수 비용, 손실이 큰 다운타임을 예방할 수 있는 조기 감지 및 대응 수단을 제공합니다.
검사 창 구성 및 범위
알파라발 검사 창은 가압, 비가압 및 고온 형태의 탱크, 용기 또는 배관 시스템에 장착 또는 용접되는 7개의 다양한 모델로 구성됩니다.
DIN 7080 붕규산계 유리 및 수명이 긴 특수 가공 가스켓으로 제작된 이 검사 창은 다양한 압력과 온도에 견딜 수 있으며 다양한 분야에 사용할 수 있습니다.
다양한 유형의 검사 창에 대한 자세한 정보는 작동 방법 및 문서를 참조하십시오.
Product Benefits
- Reliably clear viewing quality
- Provide clear, continuous and unobstructed visibility of processes
- Sight glass construction and range
제품 카탈로그
사용 방법
Construction
알파라발 투시창의 구성은 투시유리의 유형에 따라 다릅니다. 자세한 내용은 아래의 특정 유형을 참조하십시오.
Sight glass DIN 11851
일반적으로 고압, 고온 탱크에 사용되는 볼트형 투시 유리는 탱크 플랜지 또는 커버 플랜지, 개스킷, 유리 디스크, 너트 및 스터드에 용접되는 베이스 플랜지로 구성됩니다. 플랜지가 탱크 또는 내부로 올바르게 용접되면 플랜지 두께는 유리 디스크의 왜곡없는 위치를 보장합니다. 사이트 글래스에는 옵션 미니 비젼 라이트 피팅을 장착할 수 있습니다.
Sight glass DIN 28120
사이트 글래스는 탱크 벽, 그루브 칼라 너트, 유리 디스크 및 2 개의 개스킷에 용접되는 용접 노즐로 설계되었습니다. 사이트 글래스의 크기는 DN50 (50mm 프리뷰)에서 DN150 (150mm 프리뷰)까지입니다. 사이트 글래스에는 옵션 미니 비젼 라이트 피팅을 장착 할 수 있습니다.
Sight glass types LKS 78, 105 and 120
사이트 글래스 타입 LKS는 세 가지 유형으로 제공됩니다. 사이트 글래스 타입 LKS 105 (프리뷰 : 105 mm)는 압력이 없는 저장 탱크에서 액체 레벨 이상으로 설치하도록 설계되었습니다. LKS 78 (프리뷰 : 78 mm) 및 LKS 120 (프리뷰 : 120 mm)은 압력 탱크용으로 제작되었습니다. 모든 LKS 사이트 글라스는 나사 플랜지로 구성되어 탱크, 개스킷, 유리 디스크 및 고정링에 용접됩니다.
Sight glass Elongated
Elongated sight glass는 탱크 또는 용기 내에서 액체 레벨 또는 반응을 관찰하는 데 사용됩니다. 탱크 벽 또는 덮개 플랜지, 유리 디스크 및 개스킷에 용접되는 베이스 플랜지로 구성됩니다.
알파라발 elongated sight glass 의 두 가지 버전을 사용하실 수 있습니다.
· DB 버전에는 볼트 태핑이 드릴링된 베이스 플랜지가 있습니다.
· SLversion에는 블라인드 태핑이 있는 베이스 플랜지가 있습니다.
Sight glass Metal-fused
식품 가공 및 멸균 용도에 적합한 알파라발 금속 융합 사이트 글라스는 DIN 32676에 따라 클램프 피팅에 장착됩니다.
Sight glass LKFL in-line
LKFL 인라인 사이트 글라스는 파이프 라인에서 제품을 관찰해야 하는 프로세스에 사용됩니다.
유리에 2 개의 나사 연결부가 있는 튜브로 구성됩니다. 연결부는 유리의 위치를 튜브의 내벽에 매우 가깝게 배치 할 수 있도록 서로 마주 보게 배치됩니다.
소켓 중 하나에 장착된 할로겐 광원 (옵션)을 사용할 수 있습니다. 할로겐 광원은 클램프로 조립된 2 개의 스테인리스 스틸 튜브로 구성됩니다.
표준 LKFL 연결은 용접 끝입니다. 요청시 LKFL은 수형 부품 연결로도 제공됩니다.
Sight glass LKG in-line
Alfa Laval LKG 인라인 사이트 글라스는 제품 흐름을 시각적으로 관찰해야 하는 파이프 시스템에 사용됩니다. LKGG-1과 LKGL-1의 두 가지 유형이 있습니다.
LKGG-1은 각 끝에 용접 유니온이 장착된 천공 스테인리스 스틸 쉴드 튜브로 구성됩니다. 특수 유리 튜브가 실드 튜브에 고정되어 파이프 라인의 잠재적 응력에 영향을 받지 않습니다.
LKGL-1은 LKGG-1과 유사하지만, 쉴드 튜브에 용접된 스테인리스 스틸 라이트 피팅이있어 제품을 조명 할 수 있습니다.
