Tri-Clover® UltraPure ASME BPE tubes
Alfa Laval Tri-Clover UltraPure ASME BPE 제품군에는 ASME BPE 표준을 모두 준수하는 다양한 치수 및 작동장치의 포괄적인 튜브 및 연결부가 포함됩니다. 안전하고 쉬운 설치를 위해 제작된 고품질 및 우수한 용접성은 생의약품 산업의 표준을 충족시킵니다.
Tri-Clover UltraPure ASME BPE로 고품질을 보장하는 튜브 및 연결부가 일반적인 제약 응용 분야에서 제품 접촉면의 90%를 차지합니다.
- 매우 낮은 오염 위험 - Ra < 0.4 - 0.8μ의 내부 표면 마감(전기 또는 기계 연마)을 일관성 있고 쉽게 청소할 수 있습니다.
- 쉽고 안전한 설치 - 안전하고 자기 정렬이 가능한 조인트와 매끄러운 틈새없는 부식 방지 인테리어로 위생 보장
- 신뢰성 - 유입 및 유출 원료/제품 품질 관리 및 제조 공정의 면밀한 모니터링을 최소화합니다.
- 무결성 확보 - 동일한 소재 공급업체의 튜브가 균일성, 고품질 용접 및 화학 조성 및 수동성 상태 보장
- 다용도 - 다양한 표면 처리 및 치수에서 사용할 수 있는 튜브, 벤드, 유니언, 클램프, 리듀서 선택
튜브 및 피팅: 세부 사항이 차이를 만듭니다.
일반적인 제약 시스템의 제품 접촉면의 90%가 튜브 및 부속품으로 구성된다는 사실을 알고 계십니까? 이 비디오에서 Alfa Laval Tri-Clover 튜브와 피팅을 차별화시켜 주는 세부 사항을 알아 보겠습니다.
사용 방법
튜브는 개별적으로 마감되고 바코드, 제품 정보 및 제조 일자가 포함된 무균 투명 봉투에 MTR(Mill Test Report)과 함께 포장됩니다. 모든 제품에는 열 번호, 작업 번호 및 알파라발 마크가 외부 표면에 새겨져 있습니다.

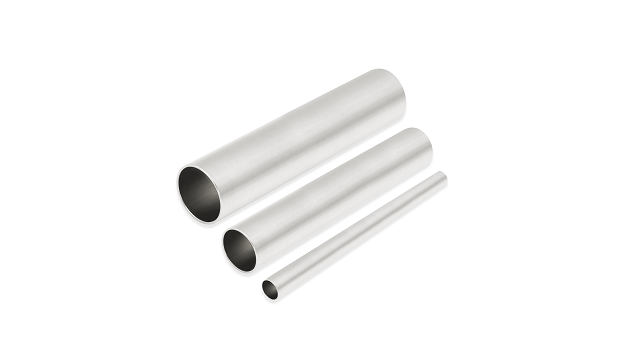

튜브
모든 Tri-Clover UltraPure 튜브는 자체 공장의 엄격한 알파라발 사양으로 제조되어 울트라 클린 공정에서 최상의 위생 수준을 보장합니다. 치수 정확도와 구조적 완전성을 보장하기 위해 제조되었으므로 설치가 쉽고 수명이 길어서 내부식성이 우수합니다.
DIN 11866, ASME BPE, ISO 2037 및 BS 4825에 따라 제조되었습니다.
유니온, 클램프 피팅 및 플랜지
당사의 광범위한 플랜지 및 클램프 피팅을 사용하면 공정에 가장 적합한 것을 찾을 수 있습니다. 모두가 쉽고 빠른 유지 보수를 위해 설계되었습니다. 씰에 가해지는 하중이 매우 높고 효과적인 청소가 필요한 경우, 씰 너트를 쉽게 확인하고 필요한 경우 교체할 수 있도록 플랜지와 클램프에 핑거 너트를 사용하는 것이 좋습니다. 씰은 니트릴 고무(NBR), 불소 고무(FBR) 및 에틸렌 프로필렌(EPDM)으로 제공됩니다. 유니온은 ISO, DIN 및 ASME와 같은 표준을 준수합니다.
벤드
완벽한 구조적 무결성과 고장없는 흐름을 제공하기 위해 당사의 제조 공정은 엄격한 공차와 균일한 벽 두께에 초점을 맞추어 모든 연결에서 정확한 각도와 균일성을 유지합니다.
리듀서
서로 다른 크기 또는 모양을 가진 튜브 또는 파이프 사이의 연결은 종종 흐름 스트림에서 누설의 주요 위치입니다. 당사의 리듀서는 원통형 용접 끝과 모든 튜브 조합에 대해 균일한 벽 두께를 특징으로 하여 각 특정 흐름에 맞는 직경과 벽 두께를 보장하고 누출 위험을 없애줍니다.
T-접합부
당사의 T-접합부는 벽 두께가 균일하고 공차가 적으며 강도가 높고 수명이 길며 문제가 없는 용접 및 조립을 보장합니다. T는 모두 AISI 304 또는 AISI 316L 스테인레스 강으로 만들어지며 1"-4"지름과 DN10에서 DN150까지 사용할 수 있습니다.
알파라발 Q-doc
모든 Alfa Laval Tri-Clover UltraPure 튜브와 피팅에는 원료에서 최종 장비 납품까지 전체 공급망의 완벽한 투명성을 제공하는 포괄적인 문서 패키지인 알파라발 Q-doc이 제공됩니다. 이는 구매 및 설치 프로세스를 원활하게 할 뿐만 아니라 자격, 검증 및 변경 제어 절차를 용이하게 합니다. GDP를 기반으로 알파라발 Q-doc은 생의약품 장비 공급의 모든 측면을 다루며 공급된 장비의 투명하고 철저히 문서화된 품질 보증을 고객에게 제공합니다.
