볼 밸브

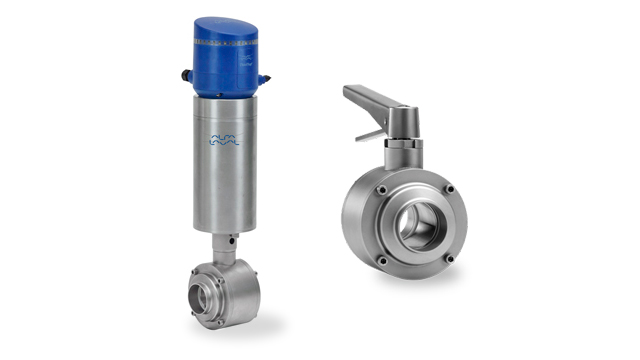

볼 밸브는 산업용 밸브 중에서도 매우 널리 사용되는 유형으로, 구형의 디스크(볼)를 회전시켜 유체의 흐름을 제어하는 장치입니다. 볼 밸브는 단순한 구조와 신뢰성 높은 성능으로 다양한 산업 분야에서 사용됩니다. 알파라발의 볼 밸브는 full-flow body 설계 방식으로 제작되었으며, 이러한 설계를 통해 방해 없이 최소한의 압력강하로 제품이 밸브를 거쳐 지나갈 수 있습니다. 기본 설계 방식으로 pigging 시스템을 사용한 세척과 제품 회수가 가능하며, 고점도 액체, 고체/ 반고체 입자를 함유한 액체용으로 이상적인 밸브입니다. 위생적인 용도를 위한 알파라발 볼 밸브의 명칭은 알파라발 SBV와 알파라발 Tri-Clover®입니다.
볼 밸브 구조 및 작동 원리
- 구조: 볼 밸브는 구형의 디스크가 밸브 몸체 내부에 위치하고 있으며, 이 디스크는 중앙에 구멍이 뚫려 있어 유체가 통과할 수 있게 되어 있습니다. 디스크는 밸브 핸들을 통해 회전됩니다.
- 작동 원리: 핸들을 90도 회전시키면 디스크의 구멍이 파이프라인과 일치하거나 수직으로 배치되어 유체의 흐름을 차단하거나 허용합니다. 90도 회전으로 밸브를 완전히 열거나 닫을 수 있어, 작동이 빠르고 간편합니다.
볼 밸브 주요 특성
- 신속한 개폐: 90도 회전으로 빠르게 열고 닫을 수 있습니다.
- 우수한 밀봉 성능: 누설이 거의 없으며, 밀폐 성능이 뛰어납니다.
- 간단한 구조: 구조가 단순하여 유지보수가 용이합니다.
- 내구성: 마모와 부식에 강한 재질로 제작되어 긴 수명을 보장합니다.
볼 밸브 사용 용도
- 산업 플랜트: 석유화학, 화학, 발전소 등에서 유체의 흐름을 제어하는 데 사용됩니다.
- 수처리 시설: 정수장 및 하수처리장에서 유체의 흐름을 차단하거나 조절하는 데 사용됩니다.
- 가스 배관: 가스의 흐름을 제어하거나 차단하는 데 사용됩니다.
- HVAC 시스템: 난방, 환기, 공조 시스템에서 유체의 흐름을 제어하는 데 사용됩니다.
볼 밸브 장점
- 신속하고 간단한 개폐
- 높은 밀봉 성능으로 누설 위험이 적음
- 구조가 단순하여 유지보수 용이
- 다양한 재질로 제작 가능하여 다양한 환경에 적합
볼 밸브는 이러한 특성들로 인해 다양한 산업 현장에서 필수적인 요소로 자리 잡고 있으며, 특히 신속한 개폐와 높은 밀폐 성능이 요구되는 상황에서 매우 유용하게 사용됩니다.
