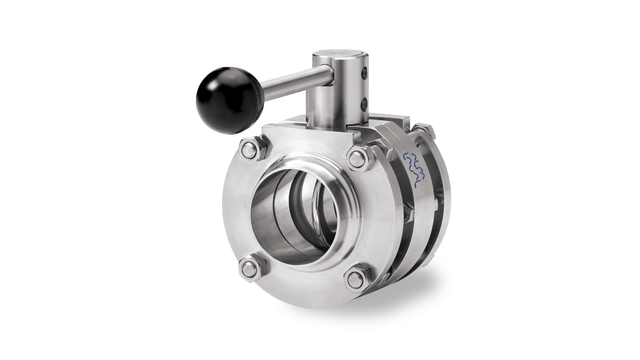

LKB-F

배관 설치를 해체 하지 않고 밸브 본체를 손쉽게 제거 할 수있는 LKB 버터 플라이 밸브의 특수 플랜지 버전. 최소한의 중단으로 수리, 서비스 및 교체를 용이하게 합니다.

Full range, full spectrum

Alfa Laval LKB 버터 플라이 밸브 제품군은 전체 진공에서 10 bar까지의 작동 압력에서 모든 요구 사항을 충족하도록 설계된 모듈식 장치로 구성됩니다. 모든 밸브는 FDA를 준수하며 광범위한 스테인레스 스틸 파이프 시스템에 사용하도록 설계되었으며 사실상 모든 설치 표준을 준수하도록 제작할 수 있습니다. 파이프 연결을 해체하지 않고 밸브 본체를 쉽게 제거 할 수있는 플랜지 연결용 Alfa Laval LKB-F. ISO 및 DIN 모두에 적용됩니다.

Reliable performance

LKB-F 버터 플라이 밸브에는 신뢰성을 보장하는 몇 가지 기능이 있습니다. 표면 평활성이 Ra <0.8 µm 이하인 고광택 스테인리스 스틸 디스크와 디스크 스템에 클립 베어링 부시가 끼여 금속 간 마모를 방지하고 디스크 움직임을 매끄럽게 합니다.

스템 직경은 특히 낮은 유동 저항을 제공하여 저점도 및 중점도 제품에 부드러운 제품 처리를 보장합니다. 또한 알파라발 씰 기술은 더 높은 열 안정성, 더 우수한 내 화학성 및 향상된 인장 강도를 제공합니다.

Manual or automated control

Alfa Laval LKB-F 버터 플라이 밸브에는 잠금 장치 핸들이 있어 액추에이터로 수동 조작 할 수 있으며 밸브 표시 장치 또는 Alfa Laval ThinkTop 밸브 감지 및 제어 장치와 함께 사용할 수 있습니다.

수동 작동 : 알파라발은 다중 위치 잠금 핸들을 포함하여 모든 범위의 핸들을 제공합니다.

자동화된 작동 : 다양한 액추에이터를 선택할 수 있습니다. 특수 이중 스프링 설계로 이탈 및 밀봉 위치에서 밸브 디스크에 최대 토크를 적용 할 수 있습니다. 이를 통해 이러한 밸브 장치를 중앙 지점에서 작동하는 대형 시스템에 쉽게 통합하거나 최대 효율을 위해 자동으로 작동 할 수 있습니다.

Product benefits

Easy maintenance
Robust design
Modular with LKB valves

미래 식품 시장을 위한 성공의 열쇠

알파라발의 위생장비는 민감한 원재료를 보존하기 위한 신중한 처리기술과 높은 성능을 모두 갖췄습니다.

Food logic

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

사용 방법

Construction

밸브는 두 개의 반쪽 밸브 몸체 , 밸브 디스크, 스템 및 씰링용 부시로 구성됩니다. 밸브는 나사와 너트로 조립되며 핸들은 캡 / 블록 시스템과 나사를 통해 밸브에 장착됩니다.

Operating principle

표준 Alfa Laval LKB-F 버터 플라이 밸브 제품군은 자동 또는 수동 작동용으로 설계되었습니다.

Manual or automatic operation for LKB and LKB-F

자동 LKB 버터 플라이 밸브는 공압 액츄에이터를 사용하여 압축 공기로 원격 위치에서 제어됩니다.

액츄에이터는 피스톤의 축 방향 이동을 제어하여 샤프트를 90 ° 회전시킵니다. 밸브 디스크가 밸브 씰링 링에 닿으면 액추에이터에 의해 가해지는 토크가 증가하여 효과적으로 닫힙니다. 액츄에이터는 3 가지 표준 버전으로 제공됩니다 : 정상 폐쇄 (NC), 정상 개방 (NO) 및 공기 / 공기 활성화 (A / A).

수동 핸들도 제공 가능합니다.
