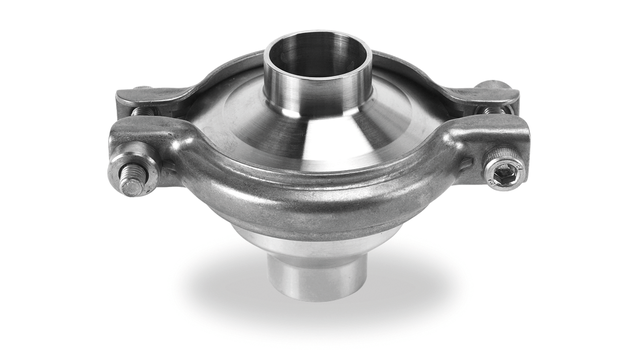

LKC Non-return Valve
스텐레스 스틸 파이프 설비에 사용하도록 특별히 만든 LKC-2 역류방지 밸브(Non-return Valve)는 유체의 역류를 막습니다. 위생이 중요한 산업부문 곳곳의 다양한 공정에 폭넓게 사용되는 이 표준적 역류방지 밸브는 매우 안전하고 신뢰할 수 있습니다
안전하고 신뢰할 수 있는 공정 보호
알파라발의 LKC-2 Non-return Valve는 신뢰도 높은 체크 밸브로서 작업 공정의 처음부터 끝까지 제품이 한 방향으로 흐르도록 합니다. 이 장비는 역류로 영향 받을 수 있는 공정 설비를 보호하며 압력 서지(pressure surge) 및/또는 시스템 정지를 막습니다.
Non-return valve 제품군
알파라발의 LKC-2 역류방지 밸브 일반 제품군은 내산성 316L이나 일반적 304 스텐레스 스틸로 만듭니다. 설치가 쉬운 이 밸브는 10바까지의 최대 제품 압력과 -10°C에서 140°C의 온도(EPDM) 범위에서 작동하도록 설계되었습니다. 좀 더 여러 용도로 쓰이도록, 이 체크 밸브는 ISO나 DIN 커넥션을 위한 다양한 용접 끝단과 아울러 반 광택이나 광택 마감 유형이 있습니다.
자세한 정보는 문서을 참고하시기 바랍니다
Product Benefits
- Highly reliable
- Easy to install
- Protection for process equipment
제품 카탈로그
사용 방법
Construction
Alfa Laval LKC-2 역류 방지 밸브는 상단 밸브 본체, 하단 밸브 본체, 밸브 플러그, 씰 링 및 가이드 디스크로 구성됩니다. 밸브 몸체는 클램프를 사용하여 조립되고 특수 씰 링으로 위생적으로 밀봉됩니다. 가이드 디스크와 4 개의 다리는 스프링 장착 밸브 플러그를 O- 링 씰로 안내합니다. LKC-2에는 ISO 또는 DIN 연결을 위한 용접 엔드가 있습니다.
Working principle
스프링은 밸브 플러그에 작용하여 흡입구 압력으로부터의 힘이 스프링의 힘을 초과 할 때까지 밸브를 닫아 둡니다. 역류가 발생하면 스프링력과 배출구의 압력으로 인해 밸브가 닫힌 상태로 유지됩니다.
Options
- Product wetted seal rings in NBR or FPM
1 = Flow direction.
Shows the optimal built-in situation to ensure the valve is drainable. The four guide legs of the valve cone ensure good alignment. 90° rotation.
