Aseptic Mixproof

Alfa Laval Aseptic Mixproof Valve는 압력 상승시에도 제품 안전을 보장하고 유해한 미생물의 침입을 완벽하게 차단합니다. 이 밸브는 식음료 및 유제품 산업의 멸균 공정 응용 분야에 사용하기에 적합합니다. 구성, 작동, 유지 보수가 쉬우며 다른 무균 밸브에 비해 총 소유 비용을 최대 45 % 절감합니다.

Aseptic Mixproof

비용을 최소화와 제품 안전 극대화

  • 밸브 본체의 멸균, 모듈식 설계 및 밀폐 밀봉으로 제품 안전성 극대화
  • 다른 무균 설계에 비해 총 소유 비용 절감
  • 거의 모든 요구 사항을 충족하도록 쉽게 구성
  • 세척성이 뛰어난 디자인으로 세척 기능 향상
  • 제품 손실 최소화
Alfa Laval Aseptic Mixproof Valve는 가동 시간, 제품 안전성, 생산성 및 보관 수명을 향상시킵니다. 교차오염 위험 없이 동일한 밸브를 통해 두 개의 서로 다른 제품 또는 유체를 동시에 흐르게합니다. 세척이 용이한 디자인, 제품 및 증기 영역에 돔이 없는 모듈식의 구성하기 쉬운 double-seat aseptic mixproof valve는 다른 밸브보다 더 빠르고 효율적으로 세척 및 멸균을 수행합니다. 또한 3-A 위생 표준의 엄격한 요구 사항을 준수합니다.

Outstanding flexibility and modularity

 Alfa Laval Aseptic Mixproof Valve 는 Alfa Laval Unique Single Seat Valve (SSV)의 입증 된 무균 버전과 동일한 다목적 플랫폼을 공유합니다. 모든 요구 사항을 충족하도록 무균 이중 방지 밸브를 구성하십시오. 표준/접선 밸브 몸체를 선택하거나 두 가지 표준 밸브 몸체 유형을 사용하십시오. 이후 밸브를 수평 또는 수직 위치에 장착하십시오. 올바른 액츄에이터, 시트 리프트, 스팀 밸브 및 스팀 온도 모니터링 옵션을 선택하여 밸브를 정확한 요구 사항에 맞출 수 있습니다.

Exceptional hermetic seal

Alfa Laval Aseptic Mixproof Valve로 비용을 줄이면서 공정 효율성과 제품 안전을 보호하십시오. PTFE 페이스와 강화된 EPDM 백킹이 있는 하이브리드 다이어프램은 Alfa Laval Unique SSV 무균 밸브와 동일한 밀폐 밀봉을 제공합니다. 이는 강철 벨로우즈형 무균 밸브와 비교하여 멸균 처리의 총 소유 비용을 크게 절감합니다.

Ease of maintenance and parts replacement

Alfa Laval Aseptic Mixproof Valve로 유지 보수가 쉽습니다. 동일한 유지 보수 루틴을 따르고 Alfa Laval Unique SSV 무균 밸브와 동일한 교체 부품을 사용하십시오. 이를 통해 부품 교체 재고를 간소화하고 비용을 절감 할 수 있습니다.

Model sizes

ISO 51 mm (2”), 63.5 mm (2.5”) and 76.1 mm (3”).

Low total cost of valve ownership

간단하고 신뢰할 수 있는 알파라발 무균 혼합 방지 밸브 설계를 사용하여 최대 45 %의 비용을 절감 할 수 있습니다. 서비스 수명 연장, 제품 손실 최소화, 제품 안전성 향상, 처리 시간 연장으로 상당한 비용 절감이 가능합니다. 또한 효과적인 CIP 및 SIP 절차는 세척액, 물 및 유틸리티의 소비뿐만 아니라 세척주기 시간을 단축시킵니다.

사용 방법

.

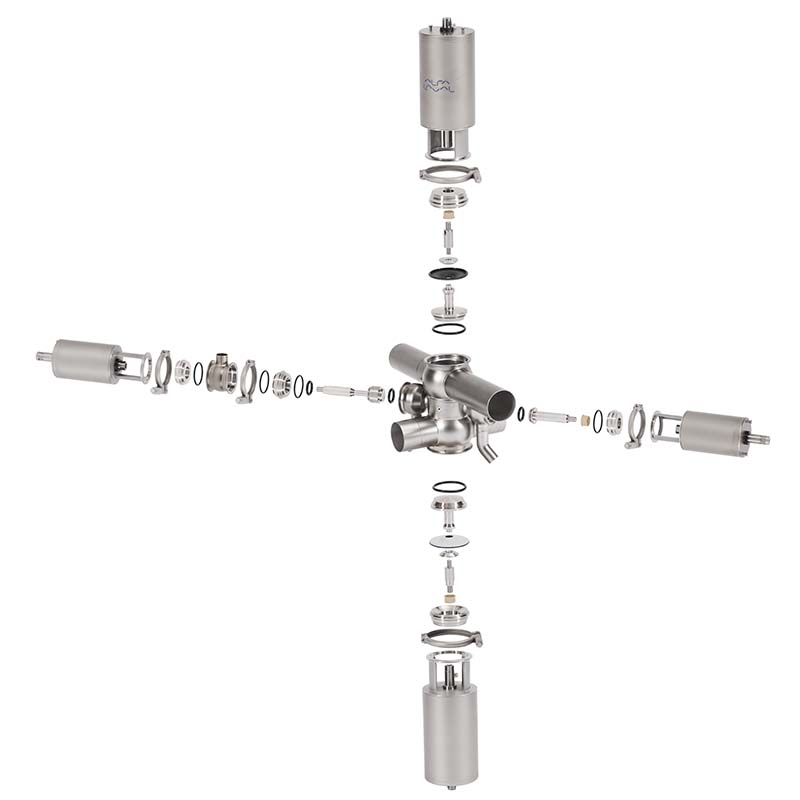

Construction

Alfa Laval Aseptic Mixproof Valve는 Alfa Laval Unique Single Seat Valve (SSV)의 무균 버전과 동일한 모듈식 아키텍처를 기반으로 하는 이중 시트 밸브입니다. 밸브 본체, 밸브 플러그 / 다이어프램, 액추에이터 및 클리닝 옵션 및 광범위한 프로세스 요구 사항을 지원하는 액세서리로 구성됩니다. 이 다이어프램은 PTFE 표면과 강화 EPDM 백킹으로 구성되어 멸균 처리 조건을 보장하기 위해 밀폐된 씰을 생성합니다. 누출 감지 기능이 내장되어 있어 작업자가 밸브를 분해하지 않고도 쉽게 점검하고 조치가 필요한 경우 즉시 작동 할 수 있습니다.

Operating principle

이 공압식 무균 이중 시트 밸브는 압축 공기를 통해 원격 위치에서 제어됩니다. 무균 및 모듈식으로 이동 부품이 적고 간단하므로 유지 관리 비용이 적게 드는 매우 안정적인 밸브입니다. 통합 밸브 플러그 / 다이어프램은 무균 작동을 보장합니다.

밸브에는 두 개의 독립적인 플러그와 씰이 있습니다. 두 플러그 사이의 공간은 누출 챔버에서 멸균 장벽을 형성하여 무균 처리를 보장하고 제품의 혼합을 방지합니다. 드물게 실수로 제품이 누출되는 경우 하나의 밀봉재로부터, 제품은 누출 챔버로 유입되고 증기 밸브 중 하나를 통해 배출되며, 이는 또한 유출 출구로서 작용합니다.

작동이 시작되면 두 개의 제품 밸브가 열립니다. 제품 유출을 방지하려면 두 개의 스팀 밸브를 닫아야 합니다. 그런 다음 멸균 배리어가 누출 챔버에서 두 개의 증기 밸브의 플러그 뒷면으로 이동합니다.

메인 활성화 후 누출 챔버를 청소하려면 응축수를 사용하여 세척하고 스팀이 추가되면 멸균 장벽을 생성합니다.

선택 사양

  • 제어 및 표시: ThinkTop, ThinkTop D30, ThinkTop Basic 또는 IndiTop
  • EPDM 또는 HNBR 재질의 제품 접촉 씰
  • 유지보수 가능한 작동장치
  • 시트 리프트
  • 접선 또는 표준 밸브 하우징
  • 온도 센서 또는 송신기
  • 위생 또는 무균 증기 밸브
  • 증기 흡입 전환 또는 차단 밸브

광범위한 밸브 중 일부

알파라발은 유제품, 식품, 음료, 가정용품, 개인용품, 생명공학, 의약품 분야의 위생 설비에 사용하는 밸브를 광범위하게 제공합니다.

광범위한 밸브를 제품 카테고리별로 살펴보세요. 알파라발에서 제공하는 밸브에는 볼 밸브, 버터플라이 밸브, 제어/체크 밸브, 더블 씰 밸브, 조절 밸브, 세이프티 밸브, 샘플 밸브, 셔터 밸브, 싱글 시트 밸브 등이 있습니다.

.

Article: Choosing the right aseptic mixproof valve

Do you want to learn about how choosing the right mixproof valves will ensure sterile processing, gain greater flexibility, increased product safety and lower total cost of ownership?

Fruit juice package shopping
.

360° Service and maintenance videos

Alfa Laval Unique 싱글 시트 밸브 - 유지보수할 수 있는 작동장치

Alfa Laval Unique 싱글 시트 밸브 - 작동장치 부싱 교체

Alfa Laval Unique 싱글 시트 밸브 - 제품 방수 씰 교체

Alfa Laval Unique 싱글 시트 밸브 - 제품 방수 씰 교체

맞춤 추천

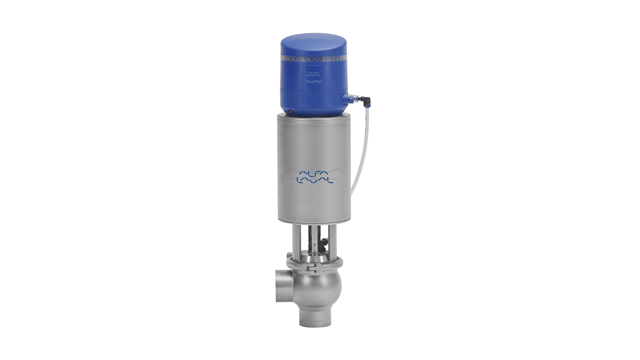

Aseptic SSV

Unique SSV aseptic valve for sterile process applications. A one-piece diaphragm provides hermetic sealing against intrusion from the atmosphere, ensuring full protection against the effects of microorganisms during processing.

阿法拉伐Unique SSV无菌阀-Alfa Laval Unique SSV Aseptic Valve

Unique DV-ST UltraPure

The Unique Diaphragm Valve UltraPure meets the requirements of most sterile and ultra-hygienic processes.

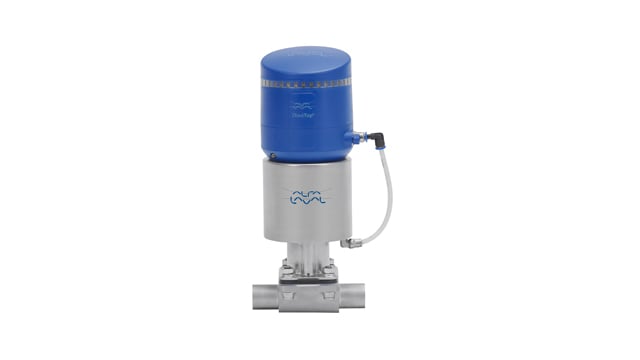

Alfa Laval DV-ST 640x360
