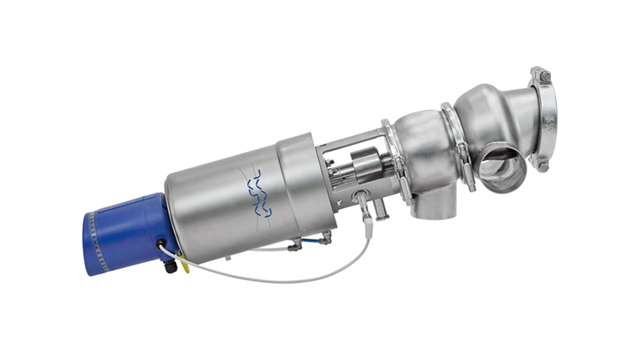

Unique Mixproof Horizontal Tank
Unique Mixproof Horizontal Tank 밸브는 탱크 벽면에 수평으로 직접 장착할 수 있도록 특수 설계되었습니다. 이는 수평 탱크 연결 장치의 청결 상태를 개선하고, 탱크 유입구나 탱크 배출구의 구석 구석을 청결하게 유지합니다
State-of-the-art horizontal mixproof valve
독창적인 혼합 방지 밸브의 다목적 원리를 기반으로 하는 수평 혼합 방지 탱크 밸브는 액추에이터, 요크 및 씰과 같은 동일한 구성 요소와 예비 부품을 갖추고 있습니다. 이는 서비스 용이성과 낮은 총 소유 비용의 이점을 제공합니다.
알파라발 고유의 혼합 방지 수평 탱크 밸브는 모든 수준의 감지 및 제어가 가능합니다. 시트 리프트가 기본으로 제공되어 두 가지 다른 제품을 동시에 처리하거나 밸브의 다른 부분에서 시트 리프트 청소 작업을 수행하는 동안 하나의 제품을 안전하게 처리 할 수 있습니다. -오염. 밸브 바디의 이중 접선 설계는 특히 밸브가 바닥이 평평한 탱크의 바닥에 장착 된 경우 완전한 배수성을 보장합니다.
Exceptional spillage-free operation
최첨단 이중 시트 디자인은 오래 지속되는 유출 없는 작동을 제공하여 제품 오염의 위험을 최소화합니다. 이중 립 씰을 사용하면 안전하고 위생적인 작동을 보장하는 추가 보호 기능이 제공됩니다.
Easy valve to maintain and clean
독창적인 혼합 방지 밸브는 탑로드 방식으로 설계되어 유지 보수가 쉽고 빠릅니다. 또한 조정 가능한 부품이 없으며 유지 보수가 편리한 액추에이터와 모든 씰에 내장된 누출 감지 기능이 있습니다. 고유한 혼합 방지 밸브는 대부분의 위생 표준을 충족하며 선택 사양인 SpiralClean 세척 시스템과 함께 제공 될 수 있습니다.
Click on the playlist to see all 4 animations!
고유한 혼합 방지 밸브를 Alfa Laval ThinkTop 및 ThinkTop Basic 밸브 감지 및 제어 장치와 결합하여 사용할 수 있습니다.
Valve clusters - customized flow solutions
우리는 특정 개별 요구 사항을 충족하도록 사전 제작된 밸브 클러스터를 제공하는 전문가입니다.
당사의 전문 지식을 통해 가능한 적은 수의 부품을 사용하고 열 사이클링, 세정력, 배수성 및 흐름 제어와 같은 주요 문제를 효과적으로 처리함으로써 가장 효율적인 흐름 관리를 보장 할 수 있습니다.
알파라발 밸브 클러스터는 사전 조립 및 사전 테스트를 거친 상태로 공급할 수 있을 뿐만 아니라 모든 공압 튜빙, 정션 박스 및 제어 패널이 사전 연결되어 완전히 배선되어 제공됩니다.
즉, 복잡한 설치를 가능한 한 빨리 온라인으로 가져 와서 시간을 절약하고 현장 문제 해결 및 다운 타임으로 인한 수익 손실을 방지 할 수 있습니다.
자세한 내용은 설명서 및 선택 안내서를 참조하십시오.
고유한 혼합 방지 밸브 제품군을 비용 효율적으로 대체 할 수 있도록 알파라발은 표준 SMP 혼합 방지 밸브도 제공합니다.
Product benefits
- Cost effective
- Safe and hygienic operation
- Easy to maintain and clean
제품 카탈로그
사용 방법
Construction
독창적인 혼합 방지 밸브 개념은 밸브 본체, 밸브 플러그, 액추에이터, 클리닝 옵션 및 광범위한 응용 분야를 지원하는 액세서리를 포함한 일련의 기본 구성 요소를 기반으로 합니다. 이러한 구성 요소를 사용하여 정확한 공정 요구 사항에 맞는 고유한 혼합 방지 밸브를 만들 수 있습니다.
유지 보수를 용이하게 하기 위해 Unique 혼합 방지 밸브에는 누출 감지 구멍이 있어 마모 나 정적 O- 링의 손상을 미리 알려줍니다. 작업자는 밸브를 분해하지 않고도 언제든지 육안으로 검사 할 수 있습니다.
Operating principle
Alfa Laval Unique 혼합 방지 밸브는 압축 공기를 사용하여 원격 위치에서 제어되는 일반적으로 닫힌 (NC) 밸브입니다.
두 액체를 분리하기 위해 밸브에는 두 개의 독립적인 플러그 씰이 있습니다. 두 씰 사이의 공간은 대기 누출 챔버를 형성합니다. 드물게 제품 누출이 발생한 경우, 제품이 누출 챔버로 흘러 누출 배출구를 통해 배출됩니다.
밸브가 열리면 누출 챔버가 닫힙니다. 그런 다음 제품은 유출없이 한 라인에서 다른 라인으로 흐를 수 있습니다. 밸브는 프로세스의 특정 요구 사항과 밸브 구성에 따라 워터 해머의 영향으로부터 쉽게 청소하고 보호 할 수 있습니다. (밸브 작동 중에는 제품이 유출되지 않습니다).
SpiralClean system
고유한 혼합 방지 밸브 범위의 위생적인 작동 조건을 보장하기 위해 알파라발은 SpiralClean 시스템을 제공하여 밸브의 상부 및 하부 밸런스드 플러그와 누출 챔버를 청소합니다. SpiralClean은 적은 세척액, 유틸리티 및 시간을 사용하여 기존 세척 장치보다 더 철저하고 효율적으로 세척합니다. 혼합 방지 밸브를 위한 모든 외부 CIP 시스템에는 SpiralClean 디자인이 표준으로 포함되어 있습니다.
또 다른 큰 이점 : SpiralClean을 사용하면 고유 한 혼합 방지 밸브를 무균 같은 조건에서 작동 할 수있어 CIP 파이프에 증기를 적용 할 때 대기에 대한 증기 장벽을 만들 수 있습니다.
Unique Mixproof Horizontal Tank Valve
Unique Mixproof HT 밸브는 시트와 플러그를 청소하기 위해 탱크 쪽에서 CIP 압력이나 흐름이 없을 때 최첨단 솔루션을 제공합니다. 2 개의 CIP (Cleaning-In-Place) 노즐 덕분에 밸브가 자동 세척됩니다. 첫 번째 노즐은 플러그 청소를 위해 특별히 설계되었습니다. 이 이중 작동 노즐은 탱크 연결을 통해 세정 용액을 투사하여 시트 접촉면과 탱크 포트의 그림자 영역을 완전히 세정합니다.
두 번째는 풀 보어 누출 챔버의 최적 청소를 위해 장치에 통합된 회전 CIP 노즐입니다. 단일 밸브 본체의 설계로 탱크에 직접 용접하거나 트라이 클램프를 통해 연결하는 것이 적합합니다.
4”및 6”모델은 45mm 개구부로 매우 큰 입자를 통과 시키거나 고점도 유체를 효율적으로 처리 할 수 있습니다.
Options
- 3-A version available upon request
- Product wetted seals HNBR, NBR or FPM
- Male parts or clamp liners in accordance with required standard
- Control and indication: ThinkTop or ThinkTop Basic
- Side indication for detection of upper seat lift
