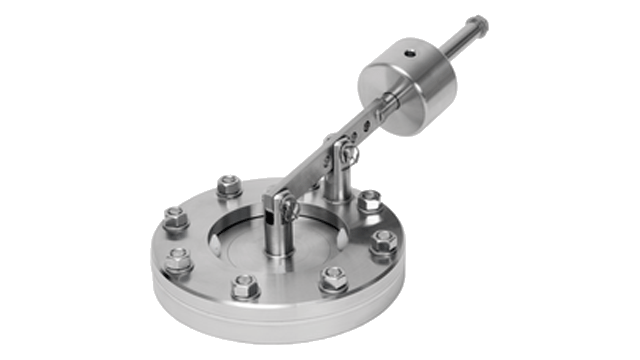

SB Anti Vacuum Valve
SCANDI BREW® 탱크 탑 시스템에 통합된 Alfa Laval SB 안티 진공 밸브는 진공 상태가 발생할 때 탱크의 파열 위험을 최소화하는 소형 안전 밸브입니다. 이러한 조건은 CO2 대기에서 고온 세척 또는 부식성 세척 후 액체 용기를 헹구고 비우는 동안 발생합니다. 양조장, 유제품, 식음료 산업에서 사용하도록 설계되어 중요한 공정의 안전성, 신뢰성 및 성능을 최적화하고 가동 시간을 최대화합니다.
Low initial cost of investment
SB Anti Vacuum Valve는 내구성이 뛰어나고 견고한 디자인으로 내부 진공 상태로 인한 탱크 붕괴를 방지합니다. 초기 투자 비용이 낮기 때문에 운영 안정성과 서비스 수명이 향상되어 제품 손실이 감소하고 공정 안전성과 위생이 향상되어 장기적으로 투자 수익이 발생합니다.
Compact valve design
작고 견고하며 위생적인 SB 안티 진공 밸브는 닫힌 탱크의 상단에 쉽게 맞습니다. 밸브 크기 및 설정은 탱크 진공 등급, 최대 허용 비우기 속도, 청소 절차 및 프로세스 요구 사항을 기반으로 합니다.
Superior valve hygiene
우수한 위생 및 세정력을 제공하도록 설계된 SB 진공 청소기 밸브는 표면 마감이 Ra ≤ 0.8μm 인 고품질 스테인리스 스틸을 특징으로 합니다. 알파라발 씰 기술은 열 안정성과 내 화학성이 우수하며 인장 강도가 향상되었습니다. 이 신뢰도 높은 밸브는 PED 97 / 23 / EC 요구 사항을 준수합니다. Alfa Laval3.1 추적성 인증은 요청시 제공됩니다.
Product benefits
- Low initial cost of investment
- Compact design
- Superior hygiene
- Easy installation
제품 카탈로그
사용 방법
Construction
Alfa Laval SB 진공 청소 밸브는 플랜지 장착 안전 밸브로서 SCANDI BREW® 탱크 탑 시스템의 필수 부분입니다. 모든 제품 습식 강 부품은 표면 조도가 Ra <0.8 μm 인 AISI 316L 스테인리스 강으로 만들어집니다. 다른 모든 강철 부품은 AISI 304L 스테인레스 스틸로 만들어집니다. 모든 제품 습식 씰은 EPDM으로 만들어지고 모든 제품 습식 폴리머는 PEEK로 만들어집니다.
It is available in two versions:

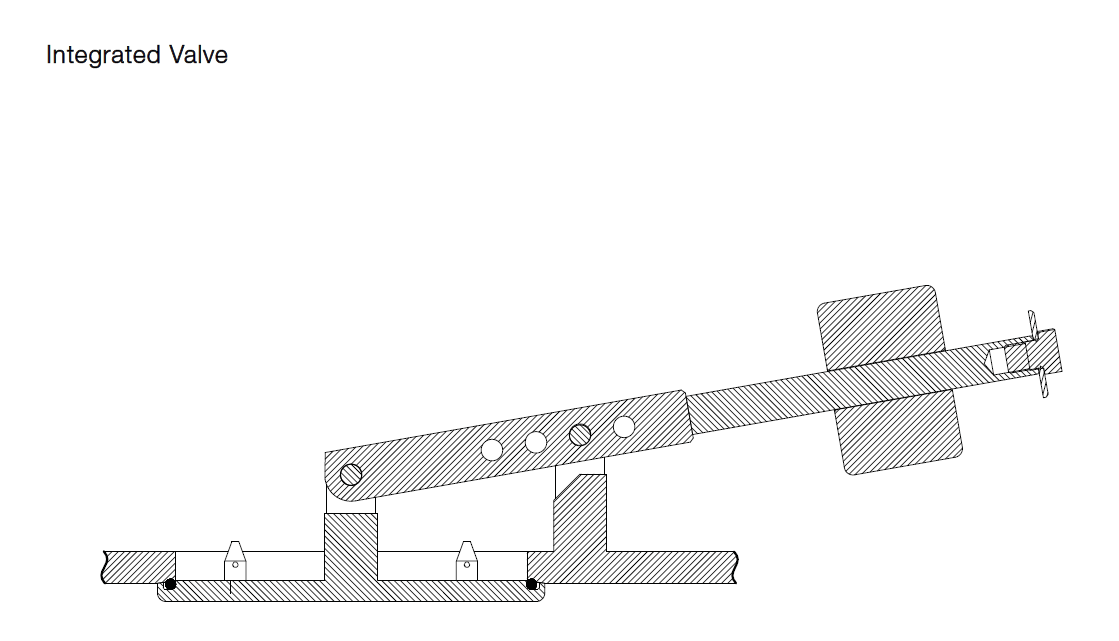

- Integrated in a SCANDI BREW® tank top system
- Mounted on its own counter flange
밸브는 수평으로 설치해야합니다. 최대 10 °의 기울기는 허용되지만 레버 암은 원통형 탱크 상단의 중앙을 가리켜 야합니다.
Operating principle
SB 안티 진공 밸브는 카운터 웨이트 세트와 함께 제공되며 탱크 설계 데이터에 맞게 개별 개방 진공을 위해 잠겨 있습니다. 탱크의 진공이 사전 설정된 개방 값보다 낮으면 밸브가 열리고 대기가 유입됩니다.
Cleaning-in-Place (CIP)
진공 청소 밸브는 탱크 청소 헤드로 닫을 때 청소됩니다. 그러나 여기에는 밸브 시트 청소가 포함되지 않습니다. 밸브 시트의 CIP에는 두 가지 옵션이 있습니다 (아래 옵션 참조).
세정 절차에 고온세정이 포함된 경우 냉수로 세척 할 때 나타나는 진공으로 인한 파열을 방지하기 위해 밸브의 치수를 정해야합니다.

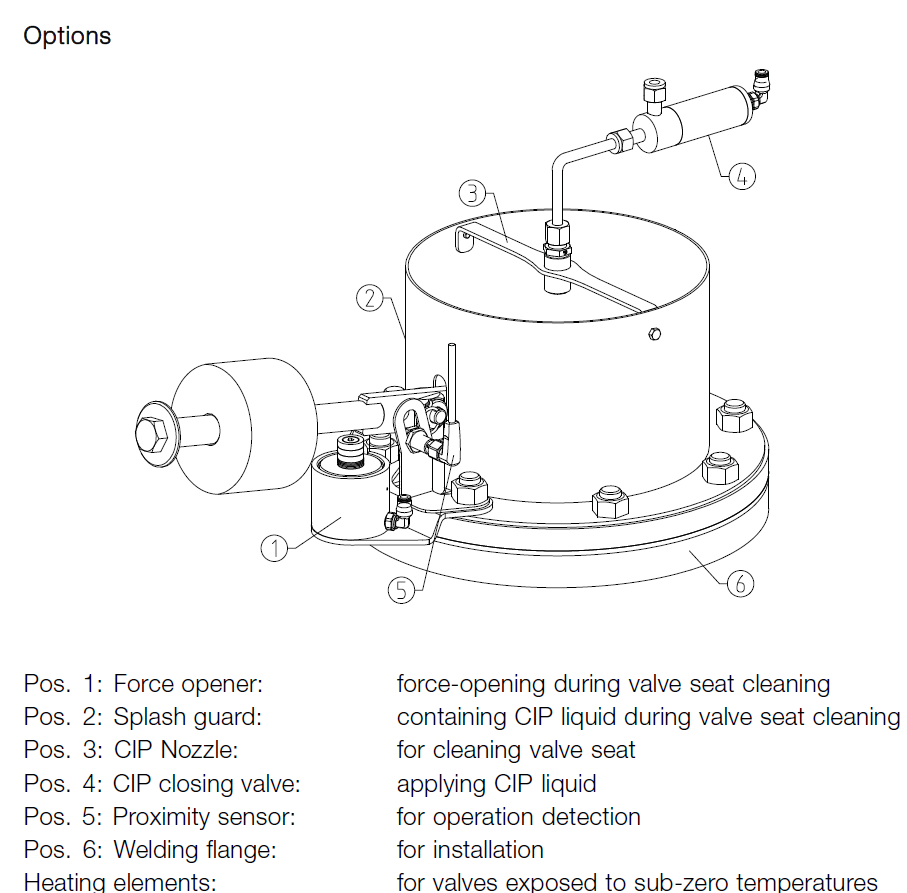

Options
이 두 옵션은 밸브 시트의 CIP (Clean-In-Place)에 사용할 수 있습니다.
CIP 키트 1 : 포스 오프너 및 스플래시 가드
탱크 CIP 중에 밸브가 강제로 열립니다. 밸브 시트 세정은 탱크 세정 헤드의 분사구 세정에 따라 다릅니다. 탱크를 빠져 나가는 CIP 액체는 스플래시 가드에 포함되어 탱크로 다시 배출됩니다.
CIP 키트 2 : 포스 오프너, 스플래시 가드, CIP 노즐 및 CIP 폐쇄 밸브
탱크 CIP 중에 밸브가 강제로 열립니다. 밸브 시트의 청소는 CIP 노즐에 의해 수행됩니다. CIP 노즐의 모든 CIP 액체는 스플래시 가드에 포함되어 탱크로 다시 배출됩니다.
