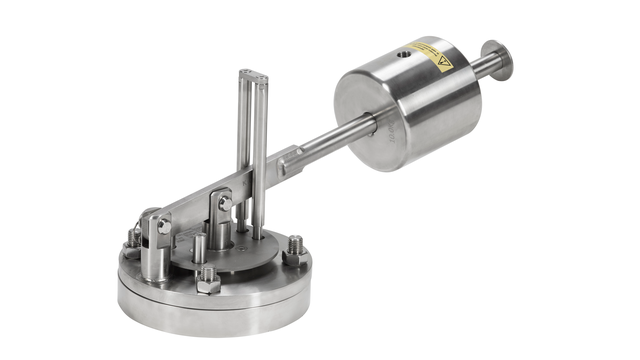

SB Pressure Relief Valve
Alfa Laval SB 압력 릴리프 밸브는 탱크 손상을 방지하고 안전한 작동을 보장하기 위해 과압 발생시 가압 탱크를 보호합니다. 양조장, 식음료 및 유제품 산업의 위생 공정을 위해 설계되었습니다. 밸브는 SCANDI BREW® 탱크 탑 시스템과 통합 될 수 있습니다.
Effective pressure relief
압력 릴리프 밸브는 과충진으로 인해 탱크에 과압을 발생시키는 과도한 액체를 제거합니다. 탱크의 압력이 사전 설정된 값을 초과하면 액체 과충전시 압력 릴리프 밸브가 열려 유체를 배출하고 탱크 압력이 안전한 수준으로 돌아 오면 닫힙니다.
Easy-to-clean hygienic design
움직이는 부품이 적고 부드러우며 틈이 없는 스테인레스 스틸 표면으로 인해 밸브를 쉽게 청소할 수 있습니다. 밸브가 닫힌 위치에 있을 때, 일상적인 CIP (Clean-in-Place) 사이클의 일부로 밸브가 청소됩니다. 밸브 시트를 철저히 청소하기 위해 선택 사양인 공압 오프너 및 스플래시 가드를 사용할 수 있습니다.
Product benefits
- Cost-effective, hygienic design
- Superior hygiene
- Customized to meet process requirements
- Easy to clean
제품 카탈로그
사용 방법
Construction
Alfa Laval SB 압력 릴리프 밸브는 중량 안전 밸브입니다. PED 97 / 23 / EC, EN 4126-1 및 EN 764-7을 준수하며 두 가지 버전으로 제공됩니다.
- Integrated with a SCANDI BREW® tank top system
- Mounted on its own counter flange
Operating principle
압력 릴리프 밸브는 카운터 웨이트 세트와 함께 제공되며 개방 압력에 대한 고객의 요구 사항을 충족하는 사전 설정된 압력으로 고정됩니다. 탱크의 압력이 사전 설정된 개방 값을 초과하면 밸브가 초과 압력을 해제합니다.
사전 설정된 개방 압력은 탱크 작동 압력보다 높은 값으로 설정해야합니다. 작동 압력이 <1 bar 인 경우 0.1 bar 이상, 작동 압력이 1 bar 이상인 경우 10 % 이상입니다. 밸브는 수평으로 설치해야합니다. 최대 10 °의 경사도 허용되지만 레버 암은 원통형 탱크 상단의 중앙을 향해야합니다.
Cleaning-in-Place (CIP)

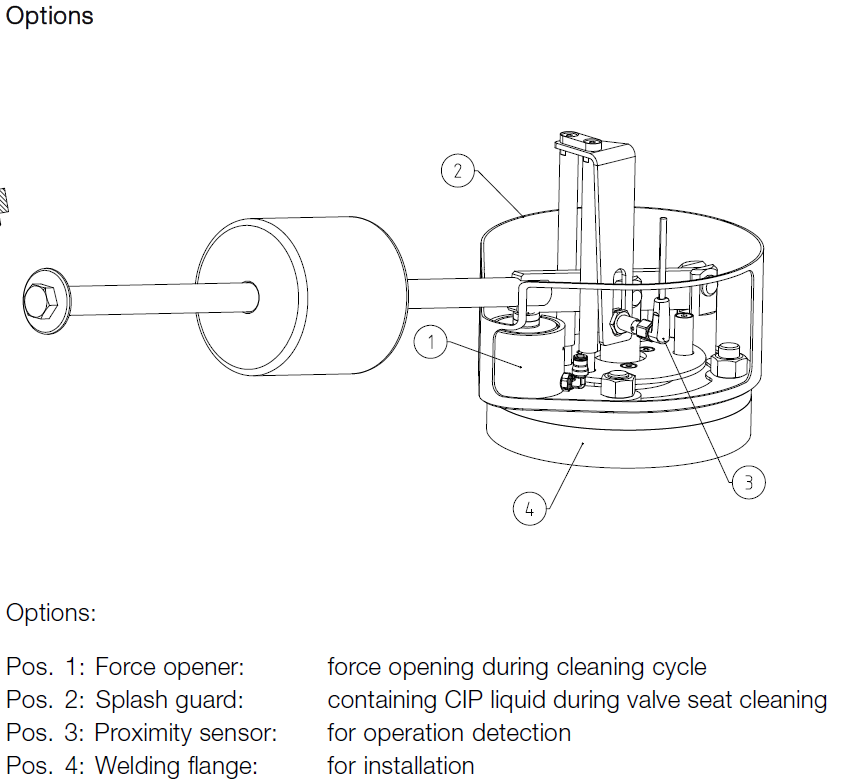

밸브는 탱크 클리닝 헤드에 의해 닫힌 위치에서 클리닝됩니다. 그러나 여기에는 밸브 시트 청소가 포함되지 않습니다. 밸브 시트를 세척주기의 필수 부분으로 포함시키기 위해 공압 오프너 (선택 사양) 및 스플래시 가드 (옵션)를 사용할 수 있습니다.
