Unique Sampling Valve

표준 위생 샘플링용으로 설계된 싱글 시트 샘플링 밸브에는 개방 및 폐쇄의 두 가지 위치가 있습니다. 핸들이나 액추에이터를 업그레이드 키트로 교체하면 더블 시트 밸브로 쉽게 업그레이드할 수 있습니다.

샘플링 프로세스를 시작하는 개방 위치
수동 밸브: 핸들을 시계 반대 방향으로 돌려 밸브를 엽니다.
공압 밸브: 액츄에이터를 작동시켜 밸브를 엽니다.

열린 위치에서 밸브 스템과 막이 수축되어 제품이 개방 밸브를 통해 자유롭게 흐를 수 있습니다.

살균을 위한 폐쇄 위치
수동 밸브: 샘플링 프로세스를 중지하고 밸브를 닫으려면 핸들을 시계 방향으로 돌립니다.
공압 밸브: 공기 연결을 차단합니다.

이 동작은 흐름을 차단하고 연결 호스 사이의 채널을 멸균 과정에 사용할 수 있게 합니다. 스팀이 현장 살균 작업에 사용되는 경우 콘센트에 선택 사항인 압력 릴리프 밸브를 사용하는 것이 좋습니다.

새로운 수준의 정확성 및 특허받은 신기술

싱글 시트 기술은 완벽한 살균을 위한 난제를 드러낼 수 있습니다. 폐쇄 위치에서는 막 씰이 밸브 시트와 접촉합니다. 이 접점은 단단한 표면 압축으로 인해 사실상 세정할 수 없습니다. 그렇기 때문에 제품 잔여물과 미생물이 축적될 가능성이 있습니다. Alfa Laval의 Unique 더블 시트 기술을 사용하여 안전 수준을 더 높일 수 있습니다. 싱글 시트 버전은 사용하기 쉬운 업그레이드 키트를 통해 Unique 더블 시트 샘플링 밸브로 간단하게 업그레이드할 수 있습니다.

특별히 설계된 Unique 더블 시트 샘플링 밸브는 높은 청결도가 요구되는 작업에 탁월한 성능을 제공합니다. 특허받은 더블 시트 기술로 밸브 시트 및 파이프 연결부에 대한 더 높은 청결도와 살균력을 보장합니다. 진정한 무균 샘플링을 위해 설계된 더블 시트 샘플링 밸브는 기능별로 개방, 폐쇄, 멸균 과정을 처리하는 세 가지 위치로 구성됩니다.

샘플링 프로세스를 시작하는 개방 위치
수동 밸브: 핸들을 시계 반대 방향으로 돌려 밸브를 엽니다.
공압 밸브: 개방 연결부에 공기를 주입하는 공기 공급기를 엽니다. 이렇게 하면 밸브 스템과 막 씰에 반응하여 제품이 자유롭게 개방 밸브를 통과해 흐릅니다.

샘플링 프로세스를 중단하는 폐쇄 위치
수동 밸브: 핸들을 시계 방향으로 돌립니다.
공압 밸브: 열려 있는 연결부로 공기 유입을 차단합니다.

멸균 위치
수동 밸브: 핸들을 스팀 위치를 향해 시계 방향으로 돌립니다.
공압 밸브: 증기 연결부에 공기를 공급합니다. 이렇게 하면 밸브 헤드의 내부 축을 내부 시트로 확장하고 밸브 포트에서 제품 흐름을 정지시킵니다. 동시에 밸브 헤드의 외부 축이 기본 시트에서 막 씰을 당겨 들어 올립니다. 이제 시트 표면의 손이 잘 닿지 않는 곳이 드러나 철저하게 살균할 수 있습니다. 덕분에 Unique 더블 시트 샘플링 밸브는 100% 대표 샘플링을 실현하는 확실하고 믿을 수 있는 제품이라 해도 손색이 없습니다.

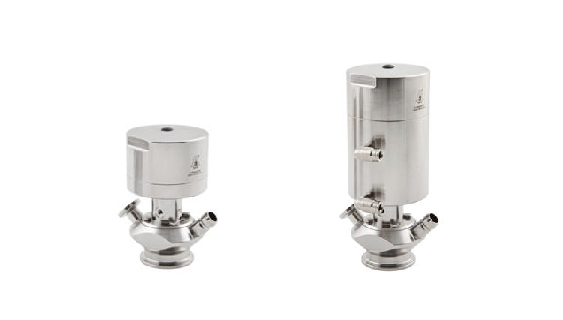

Alfa Laval Unique 샘플링 밸브는 수동 액추에이터 또는 공압 액추에이터와 함께 구성할 수 있습니다. 공압식 액추에이터는 원격 샘플링 옵션을 제공하며, 밸브 위치 지정을 위한 표시 근접 스위치를 추가할 수 있습니다.

싱글 시트 구성에서 공압식 액추에이터가 밸브를 열고 닫습니다.

그뿐만 아니라 더블 시트 샘플링 밸브가 장착된 공압식 액추에이터는 밸브 시트 및 파이프 연결부 전체에 대해 완벽한 살균을 보장합니다.
