Alfa Laval

Aalborg EGR-HPE

Alfa Laval Aalborg EGR-HPE는 배기가스 재순환(EGR)이 있는 엔진 시스템에서 EGR 폐열 회수를 위한 고압 이코노마이저입니다.

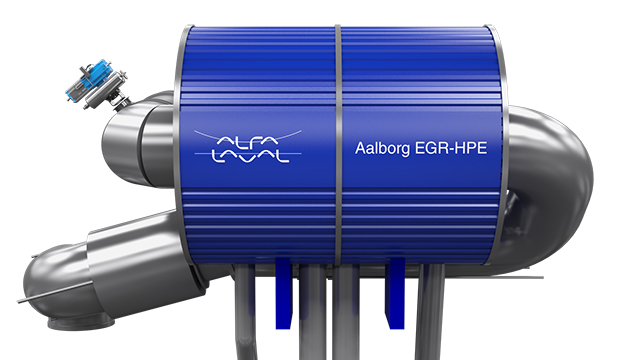

Aalborg EGR-HPE 640x360 large

MAN Diesel & Turbo와 긴밀히 협력하여 개발된 이 제품은 EGR 회로에서 발견되는 가혹한 조건을 위해 특별히 설계되었습니다. 더 높은 배기 가스 온도를 활용함으로써 EGR이 이미 제공하는 Tier III NOx 준수를 넘어 에너지 절약을 실현합니다.

Application

Aalborg EGR-HPE는 폐열 복구 시스템을 우회할 수 있는 전기 회로에서 폐열 에너지를 복구합니다. EGR은 배기 가스의 약 30 %를 엔진으로 다시 보내므로, 나머지 70 %만이 터보 차저 후에 기존의 배기 가스 보일러에 도달합니다.

EGR 회로의 일부로, Aalborg EGR-HPE는 실제로 이전보다 더 많은 에너지를 회수합니다. AEG-EGR-HPE는 압력 케이스에 싸여 "EGR 프리 스프레이 제트 전에 인라인으로 배치되어 기존의 이코노마이저보다 훨씬 높은 온도에 접근 할 수 있습니다.

따라서 여러 가지 방법으로 전반적인 효율성을 높일 수 있습니다.

Aalborg EGR-HPE benefits

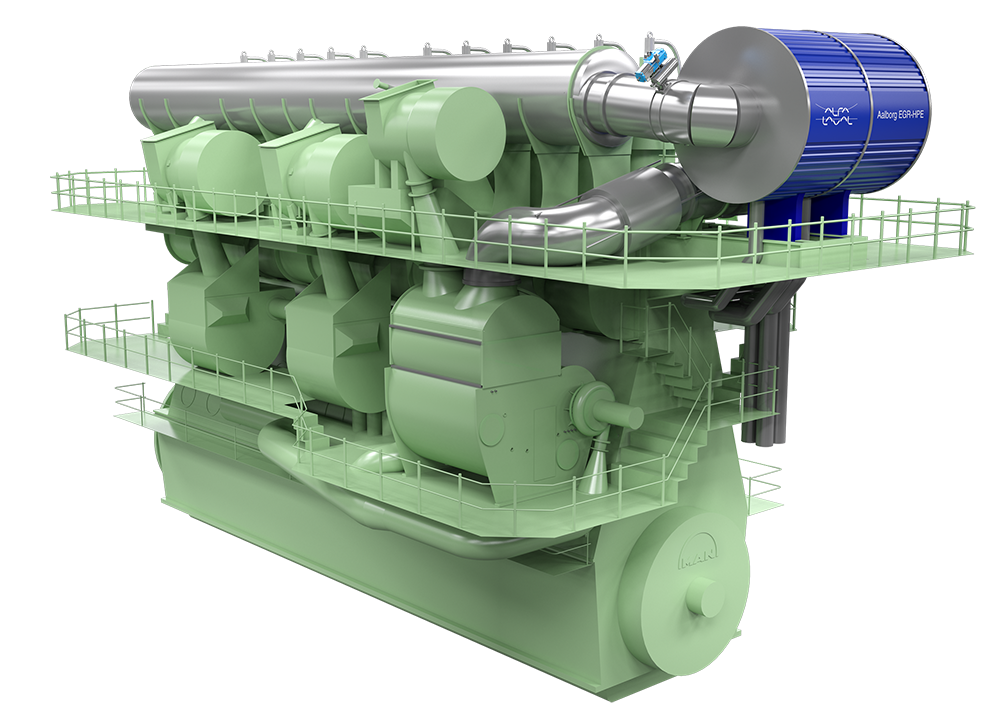

The Aalborg EGR-HPE has a minimal footprint and is fully integrated with the engine already at the engine manufacturer. Light, compact and self-cleaning due to the high speed of flow, it turns compliance into profit by securing:

  • High-quality service steam
  • Steam temperatures of 400 °C
  • Greatly increased turbine power generation
  • Effective waste heat recovery at lower engine loads

사용 방법

Configuration examples

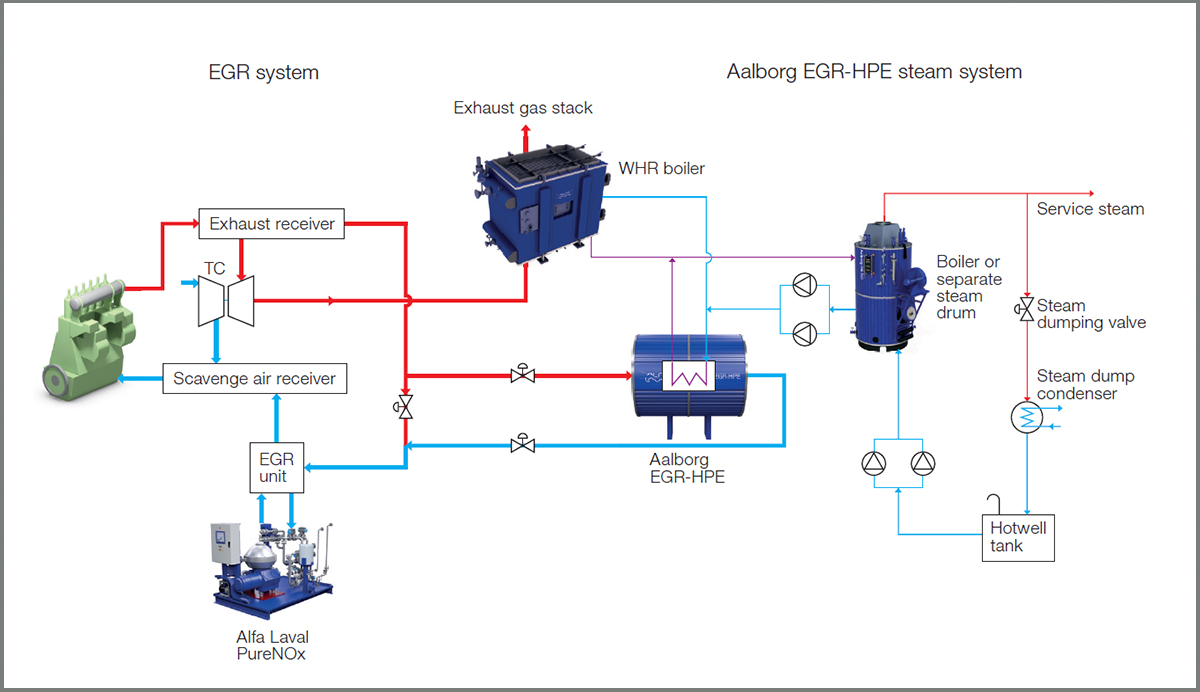

Producing service steam

Aalborg EGR-HPE는 서비스 스팀 생산시 전통적인 보일러 / 이코노마이저를 보완하는 데 사용할 수 있습니다. 이 경우 Aalborg EGR-HPE는 증발기 섹션만 포함합니다. 그 결과 기존 이코노마이저와 비교할 때 포화 증기가 추가되지만 매우 쉽고 비용 효율적인 설치가 가능합니다.

Producing service steam

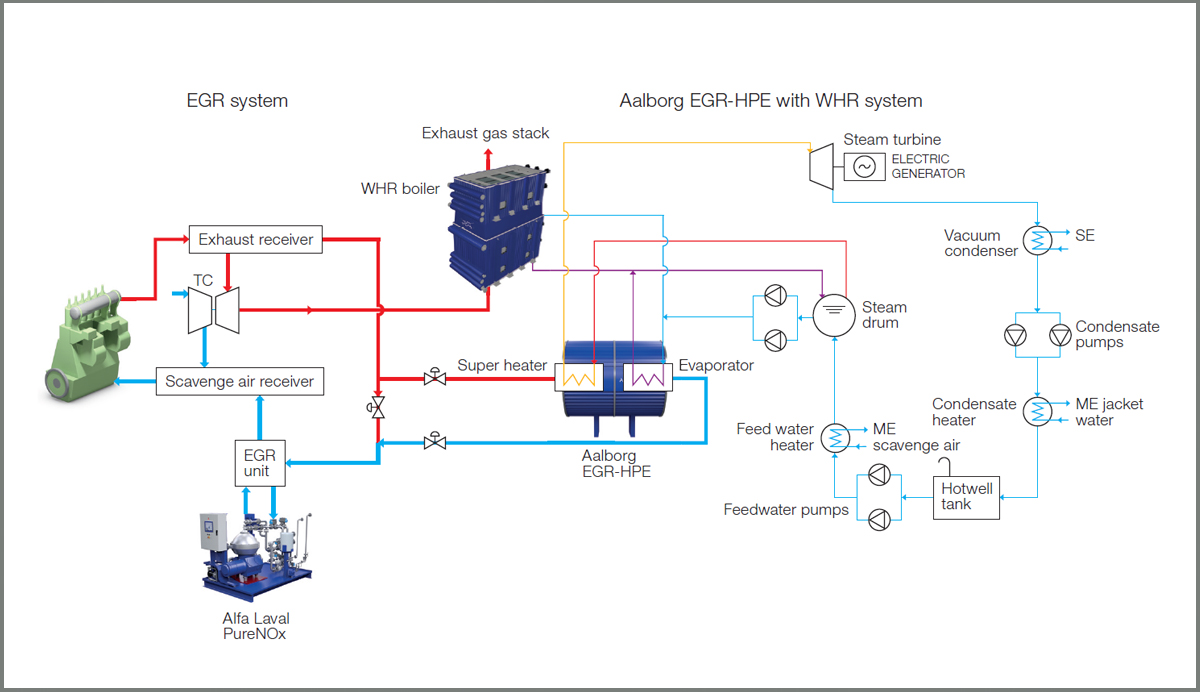

Boosting waste heat recovery

Aalborg EGR-HPE는 공유 스팀 드럼을 통해 전통적인 폐열 회수 (WHR) 시스템과 통합 할 수 있습니다. Aalborg EGR-HPE는 기존의 이코노마이저가 공유 드럼으로 공급되는 출력으로 스팀 터빈의 성능을 향상시키는 매우 높은 품질의 스팀을 생성합니다. 따라서 엔진 부하가 낮을 때 폐열 회수에 도움이 되므로 증기 처리 속도가 느려질 수 있습니다.

Boosting waste heat recovery

Aalborg EGR-HPE integration

Aalborg EGR-HPE가 증기 생산에 통합되면 배기 가스의 모든 열 에너지를 최대한 활용하도록 시스템을 구축 할 수 있습니다. 이는 연료 소비와 탄소 발자국을 감소시킬뿐만 아니라 다른 증기 생산 업체가 최적화된 설계를 받도록 보장 할 것입니다.알파라발은 설계에서 생산에 이르는 전체 프로세스를 관리 할 수 있어 Alborg EGR-HPE를 서비스 또는 과열 증기 생산에 완벽하게 통합 할 수 있습니다.

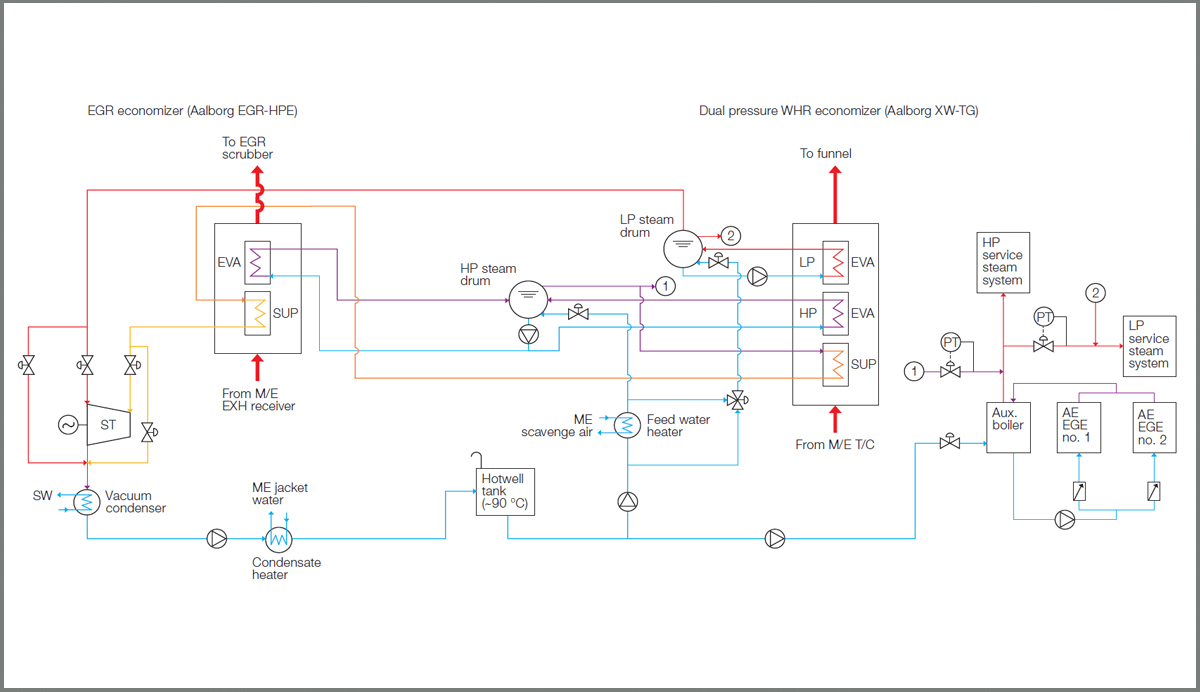

폐열 회수 (WHR) 시스템으로의 Aalborg EGR-HPE 통합의 예는 다음과 같습니다.

Aalborg EGR HPE integration
