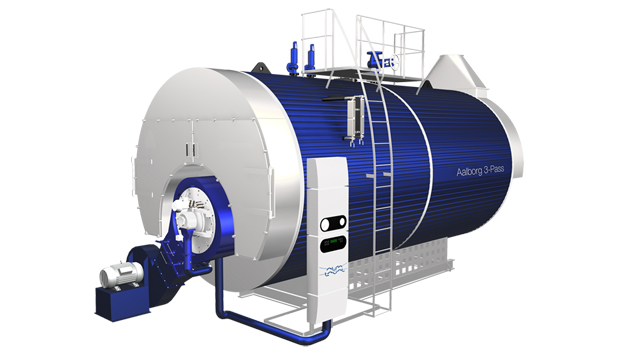

Aalborg 3-Pass
Aalborg 3-Pass는 석유 및 가스 연소 산업용 보일러로, 알파라발의 기술적이고 혁신적인 역량을 내/외부에서 모두 설계하여 최적화합니다.
입증된 원칙을 기반으로한 산업 디자인과 최신 기술이 사용된 보일러는 품질, 신뢰성, 긴 수명, 손쉬운 유지 보수 및 건전한 경제성을 보장하도록 최적화되었습니다.
Customer benefits
Easy installation
보일러를 연결할 준비가 되면 장착된 버너, 제어 패널, 피팅 및 케이블이 제공됩니다.
Compact design
제한된 공간에서 보일러의 손쉬운 통합이 가능합니다.
Easy inspection and maintenance
가능한한 모든 연결부와 밸브는 보일러 위에 위치하여 설치, 검사 및 유지 보수 중에 쉽게 접근 할 수 있습니다. 많은 맨홀이 내부 검사를 용이하게 합니다.
Easy to clean
연기 튜브는 나선형 튜브의 수가 적고 효율이 우수하여 빠르고 쉽게 청소할 수 있습니다.
Uniform, high steam quality
보일러의 효율적인 스팀 드라이어는 건조하고 포화된 스팀을 제공합니다. 과열기를 설치할 수도 있습니다.
Improved combustion
퍼니스는 비교적 낮은 열 방출률을 가지며 화염을위한 충분한 공간을 제공합니다. 이것은 연소를 개선하고 연도 가스 배출을 제한합니다.
Accessories
보일러 설비에는 이코노마이저, 과열기, 응축수 탱크, 탈기 장치, 급수 탱크, 블로우 다운 탱크 및 O2 연소 제어 장치가 장착 될 수 있습니다.
Design data
- Heat capacity:1.5 - 25.5 MW
- Steam capacity: 2.0 - 39 t/h
- Design pressure:up to 20.7 bar g
- Steam temperature:Saturated
- Efficiency (DIN 1942):91-95%

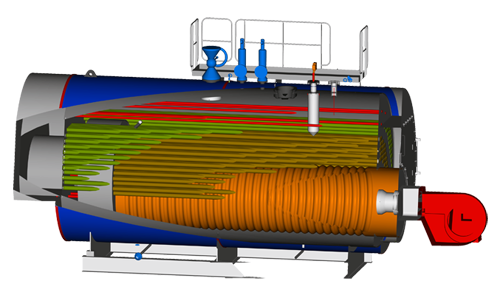

사용 방법
Pressure parts
가열 표면은 최적의 물 순환을 보장하기 위해 보일러 중심선에서 퍼니스와 대칭으로 배열됩니다. 퍼니스는 저압을 위한 평평한 표면과 더 높은 압력과 용량을 위한 주름진 퍼니스로 설계되었습니다. 반전 챔버는 내화성을 최소로 줄이기 위해 완전히 수랭식입니다.
압력 부분은 문서화된 디자인 및 생산 개념을 기반으로 합니다. 모든 압력 부품은 고인 장강이 없는 엄선된 재료로 제조됩니다.
Control system
제어 시스템에는 다음이 포함됩니다.- 로드 및 시퀀스 제어 기능이있는 버너 관리 시스템
- 수위 제어 및 안전 장비
- 모터 및 오일 히터 스타터
POMC 기술 (Process-Optimising Multivariable Control)을 기반으로 한 시스템에서 여러 보일러 사이의 부하를 조절하는 부하 분담 시스템으로 제어 시스템을 향상시킬 수 있습니다. POMC 부하 분배 시스템은 초기 세대의 부하 분배 시스템에 비해 보일러의 총 효율을 크게 향상시킵니다.
Burner
Aalborg 3-Pass는 완전 자동식 작동을 위해 압력 분무, 증기 분무 또는 회전 컵 유형의 버너와 함께 제공됩니다. 천연 가스, 오일 또는 가스와 오일의 복합 연소와 같은 연료 버너가 제공 될 수 있습니다.
