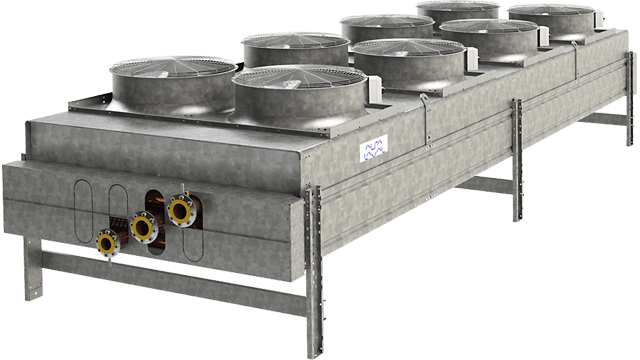

AlfaSolar SR

공랭식 라디에이터 AlfaSolar SR은 다양한 공정 액체의 냉각을 위한 중공업 냉각 응용 분야에 맞춤 설계되었습니다. LT / HT 엔진 회로의 동시 냉각을 위해 이중 코일 모델을 사용할 수 있습니다. 응용 분야에는 디젤 및 가스 엔진 냉각, 터빈 냉각, 오일 냉각 및 기타 다양한 프로세스 (변압기, 공기 압축기 등)가 포함됩니다.

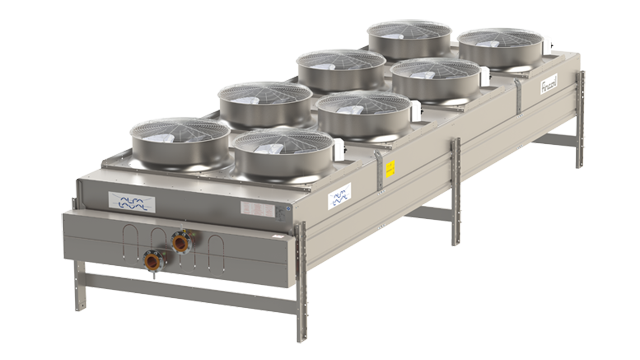

Solar SR 640X360



Standard configuration

  • Finned coil F5
    - Cu-tubes ø 12.7 mm
    - corrugated Al-fins 0.14 mm, no turbulators
    - fin spacing 2.3 mm
  • Two casing widths (SRM=1630 mm, SRD=2400 mm)
  • Flanges PN10/16 according to DIN 2642
  • Direct driven axial fans, suitable for use with frequency converters. When designing a frequency converter system, the general guidelines for allowed cable lengths, dU/dT and/or sinus filters etc. have to be considered.
  • Axial fans in a range of different fan speed executions. Available in two fan diameters: 914 mm (1 to 14 fans) or 1240 mm (1 to 7 fans). All fans have corrosion resistant fan blades and fan guards.
  • Fan motors available for various power supplies. The motors are squirrel-caged motors for outdoor use built to IEC standards and provided with condensing water outlets and shaft seals together with F-class insulation. Protection class IP54/55, except for the condensing water outlets. Motors pre-wired to lockable safety switches.
  • All casing parts are of hot dip galvanized steel plates.
  • Specifically designed for installations with several radiators installed side by side.
  • Adjustable mounting legs ( ~120/420/620 mm)
  • Fitted with header tube protection panels.
  • Manual venting and draining valves.
  • Partitions between fans for regulation of the cooler capacity by means of separate use of the fans.
  • Standard vertical transport position, fixed on a wooden pallet. Suitable for truck transportation or loading into a container. Wooden seaworthy packing on request.

Options

For a full overview of all available options and additional technical specifications please refer to the product leaflet.

Specifications

  • All liquids that do not corrode copper
  • Capacities: customer specification

Selection tools

AlfaSelect Air

These air heat exchanger products can be configured and selected using the AlfaSelect Air selection tool.
> AlfaSelect Air

Cold Room Calculator

Mobile app for iOS & Android to calculate the expected heat load for your cold room.
Cold Room Calculator

Additional product information

Find manuals, electrical drawings, CAD drawings, High Resolution pictures and certificates.

Technical documentation

사용 방법

알파라발 핀 코일 공기 열교환기는 공기와 냉매 또는 유체 사이에서 열 에너지의 최적화된 교환을 달성하도록 설계되었습니다. 공기 열교환기의 '심장'은 열교환된 표면을 증가시키기 위해 서로 연결된 튜브 뱀 모양과 핀으로 구성된 핀 코일입니다. 주요 설계 변수 (코일 재료, 코일 형상, 케이싱 설계, 팬 유형)의 조합으로 인해 공기 장치는 다양한 산업 분야에서 매우 다양한 용도로 사용되는 매우 다양한 열 교환기입니다. 알파라발은 다양한 응용 분야에 핀 코일 공기 열교환기 제품을 공급합니다.

Air-cooled liquid coolers (radiators/dry coolers)

공기 열교환기는 다양한 공정 액체를 냉각시키는 데 사용될 수 있습니다. 이 적용을 위해 고온 공정 액체가 튜브를 통해 흐릅니다. 이 액체는 코일을 통과하는 비교적 차가운 주변 공기에 의해 냉각됩니다.
공정 액체 냉각을 위한 공기 열교환기는 '라디에이터'라고합니다. HVAC 애플리케이션 및 전체 에너지 시스템을 위한 공랭식 액체 냉각기는 '건식 냉각기'라고합니다.
