Alfa Laval AC 라인의 브레이즈드(Brazed) 판형 열교환기는 소형 장비로 효과적인 열 전달이 가능합니다. 이 제품은 공조, 냉동 산업, 칠러(Chiller) 및 히트 펌프 적용분야에서 사용하도록 특수 개발되었습니다.

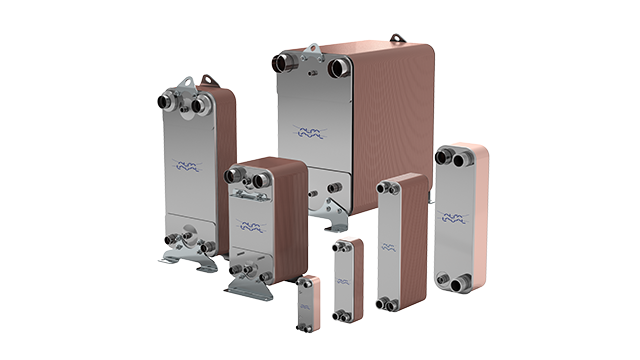

al bhe ac right

브레이즈드(Brazed) 판형 열교환기는 냉동 산업 설비에서 널리 사용됩니다. 이 제품은 대개 냉매에서 열을 전달(1차 유체 – 그 다음 물 또는 염수에서 2차 유체로 전달)하는 데 사용됩니다.

구리 브레이즈드 열교환기의 알파라발 AC 라인 장치는 주로 다음 용도로 사용됩니다.

  • 건식 팽창 및 냉각수를 위한 증발기
  • 열을 거부하거나 물로 회수하기 위한 콘덴서
  • 냉각액 냉매 및 과열 증기 냉매를 위한 절탄기.

또한 이 제품은 다음 용도로 사용됩니다.

  • 우물물을 사용하여 액체 냉매를 냉각하는 과냉각기
  • 흡수 주기의 중간 열교환기로서 희석액을 예열하거나 농축액을 사전 냉각합니다.

사용 방법

HVAC 응용 분야에 사용되는 납땜 판형 열교환기는 일반적으로 가장 효율적인 열 전달을 위해 평행 흐름을 사용합니다. 단일 패스 설계에서 모든 연결부는 열 교환기의 한쪽에 위치하므로 설치가 매우 쉽습니다.

Alternate channel pattern

증발기로서 사용될 때, 골판과 코너 사이에 형성된 채널은 두 개의 매체가 항상 반대 방향 (대 향류)으로 교대 채널을 통해 흐르도록 배열된다. 2 상 냉매 (증기 + 액체)가 장치의 왼쪽 하단에 들어갑니다. 증기 품질은 냉장 시설의 작동 조건에 따라 다릅니다.

Dry expansion

액체상의 증발은 채널 내부에서 발생합니다. 어느 정도의 과열이 항상 필요하므로 프로세스를 "건조 팽창"이라고합니다. 진한 파란색과 연한 파란색 화살표는 냉매 연결 위치를 나타냅니다. 냉각 될 물 (염수)은 반대 채널에서 역류로 흐른다; 어둡고 밝은 빨간색 화살표는 물 (염수) 연결 위치를 나타냅니다.

AC line as condenser

응축기로 사용될 때 주요 구성 요소는 여전히 증발기와 동일합니다. 냉매는 왼쪽 상단에 뜨거운 가스로 들어가서 채널 표면에서 응축되기 시작합니다. 완전히 응축되면 "자유 응축 (free condensation)"이라고 불리는 공정에서 과냉각됩니다. 진한 파란색 화살표는 소금물 연결 위치를 나타냅니다. 냉매는 반대 채널에서 역류로 흐르고 냉각됩니다. 어둡고 밝은 빨간색 화살표는 냉매 연결 위치를 나타냅니다.
