AlfaNova AQ
Alfa Laval AlfaNova AQ 융합 접합 판형 열교환기는 HVAC 응용 제품을 대상으로 합니다. 이 제품의 범위는 열 성능을 보장하기 위해 액체-액체 브레이징 및 융합 결합 판형 열교환기 (LLBF) 인증 프로그램을 통한 AHRI Certified®입니다. 성능 인증은 제조업체의 게시된 등급에 따라 제품의 성능을 검증합니다. 지역 에너지 시스템, 식수 가열 및 자유 냉각 시스템과 같은 응용 분야에 사용됩니다.
AAHRI (Air Conditioning, Heating and Refrigeration Institute) 표준 400 인증은 열 성능에 대한 독립적인 타사 검증입니다. AHRI는 인증 프로그램과 표준을 통해 고객이 에너지를 절약하고 생산성을 향상 시키며 더 나은 환경을 보장 할 수 있도록 노력하고 있습니다.
AHRI Certified ™는 난방, 환기, 냉방 및 상업용 냉장 장비에 대한 신뢰할 수 있는 성능 보증 마크입니다. 이 마크를 획득한 제품은 제조업체가 발표한 주장에 따라 성능을 보장하기 위해 엄격하고 독립적인 연례 평가를 받습니다. HVACR 장비 및 구성 요소 성능을 인증하면 소비자는 독립적으로 검증 된 성능 등급을 기준으로 제품을 비교할 수 있습니다. AHRI Certified ™ 제품을 찾으려면 AHRI directory.로 이동하십시오.
AHRI Certification Procedures and Benefits
AHRI 표준에 따라 제품을 인증하기 위해 제조업체는 성능 데이터를 AHRI에 제출합니다.
인증되면 구매자와 사용자는 다음을 보장 받으실 수 있습니다.
- 판형 열교환 기는 제조업체의 공개 등급에 따라 작동합니다.
- 제품 성능은 특정 용도에 따라 쉽게 비교할 수 있습니다.
Alfa Laval AlfaNova AQ 판형 열교환기는 100 % 스테인리스 스틸로 만들어졌으며 특허받은 획기적인 기술을 사용하여 구성품이 융합되었습니다. 이는 다른 브레이징 열교환기와 비교할 수 없는 수준의 위생 및 내 부식성을 제공합니다. 또한 일반적인 반용접 및 용접 장치 용으로 예약된 설비에 스테인리스 강판 열교환기를 사용하는 것이 실용적입니다.
부식에 대한 저항력 또한 Alfa Laval AlfaNova AQ는 부식성 물이 사용되는 지역 난방 시설에서 인기가 있습니다. 위생적인 열 전달 채널과 기계적 강도 덕분에 Alfa Laval AlfaNova 장치는 깨끗한 물 냉각 냉각기와 수돗물 가열 시스템과 같은 위생에 중점을 둔 응용 분야에 이상적입니다.
Cost effective for everyone involved
End-users
- Reduces lifetime operating costs significantly by assuring a more energy-efficient system
- Ensures full investment value by reducing costs for field tests and additional component performance margins
Consultants
- Allows for the design of a system in which all the major components are independently performance certified
- Ensures that targets on power consumption and climate control can be met
- Provides a verifiable basis for heat exchanger selection
- Protects the owner and consulting engineer from performance concerns during commissioning and after installation
Contractors
- Ensures that all certified plate heat exchangers included in proposals will deliver the stated thermal performance
- Reduces troubleshooting time during commissioning and after start-up
The Air-Conditioning, Heating, and Refrigeration Institute (AHRI) Product Performance Certification Programme is a voluntary programme, administered and governed by AHRI, which ensures that various types of heating, ventilation, air conditioning, refrigeration, and water heating products perform according to manufacturers’ published claims.
Products that are certified through the AHRI Product Performance Certification Programme are continuously tested, at the direction of AHRI, by an independent third-party laboratory, contracted by AHRI, to determine the product’s ability to conform to one or more product rating standards or specifications.
사용 방법
열전달 기술은 서로 다른 온도에서 두 물질을 서로 가깝게 가져서 서로를 가열하거나 냉각시키는 것입니다.
Design
Alfa Laval AlfaNova Fusion- bonded 플레이트 열 교환기는 골판 스테인레스 스틸 플레이트, 프레임 플레이트 및 압력 플레이트로 구성됩니다. 플레이트 팩의 열전달 플레이트는 Alfa Laval 특허 스테인리스 강 구성 요소를 접착하는 방법인 AlfaFusion 기술을 사용하여 함께 결합됩니다.
AlfaFusion 본딩은 최적의 열 전달 효율과 압력 저항을 보장하는 접점에서 플레이트를 밀봉하고 고정합니다. 플레이트 설계는 가능한 가장 긴 수명을 보장합니다. 많은 개별 접점에 하중을 분산하면 압력 피로에 대한 탁월한 저항력을 제공합니다. 스테인레스 강판을 결합하면 개스킷과 두꺼운 프레임 판이 필요하지 않습니다.

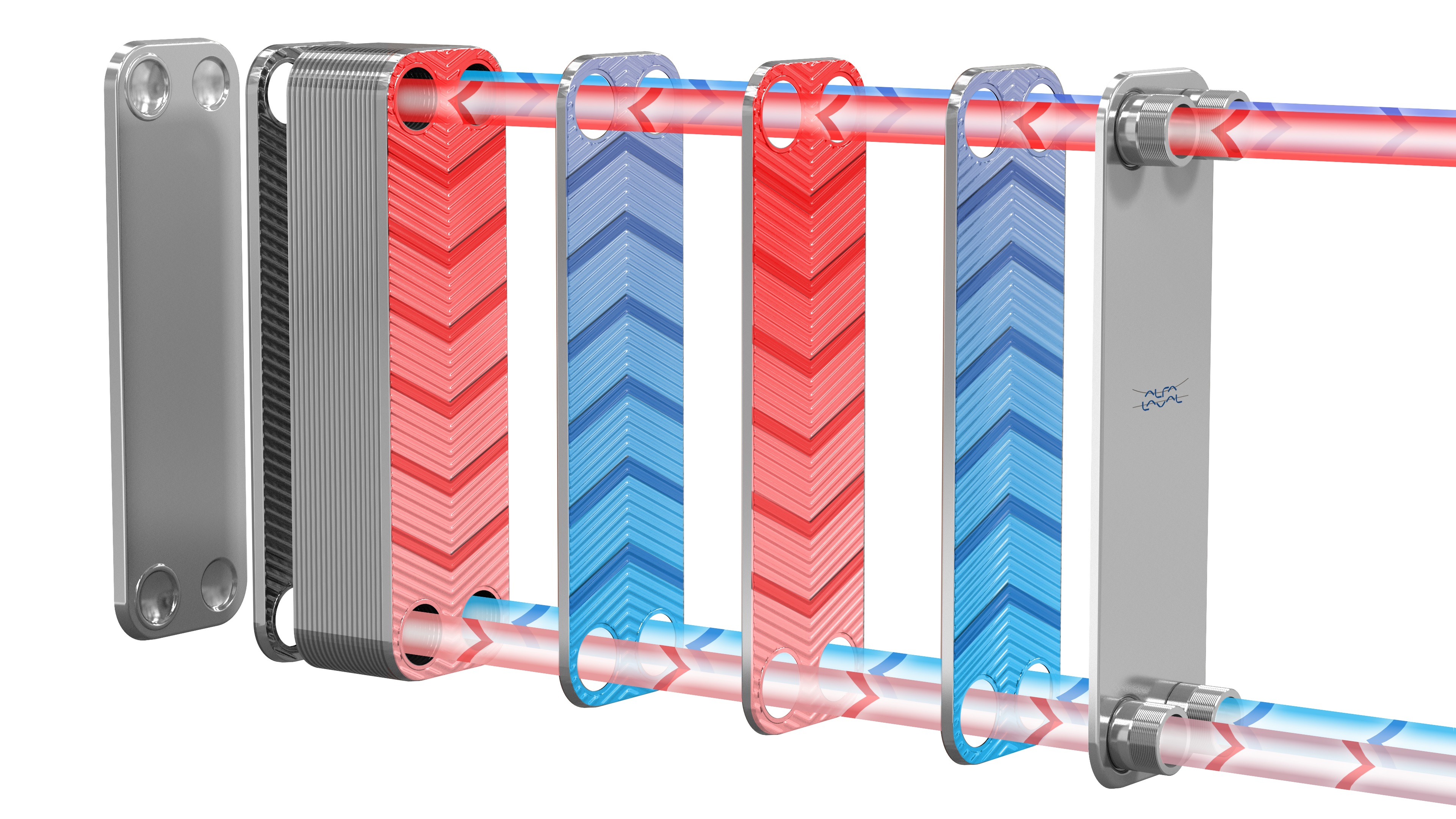

Working principle
유체의 채널은 플레이트 사이에 형성됩니다. 가장 효율적인 열 전달을 달성하기 위해 두 유체는 역류 흐름 패턴으로 대체 채널로 흐릅니다. 한 유체에서 다른 유체로 열 에너지가 전달되는 것은 큰 표면에서 발생합니다. 플레이트의 주름은 열을 최대한 효율적으로 전달하기 위해 최대 난류를 유발하고 두 유체 흐름의 분배를 균일하게 하도록 특별히 설계되었습니다.
Material
Alfa Laval Fusion- bonded 플레이트 열 교환기는 솔리드 스테인리스 스틸 등급 AISI 316으로 구성됩니다.
Cleaning
열교환 기의 난류는 자체 청소 효과가 있습니다. 그러나 여전히 세척이 필요한 경우CIP (Cleaning-in-place)에 대해 자세히 알아보십시오.
