Module M37
알파라발 모듈 M37은 고점도 제품 (50-250 cP) 및 발효액의 한외 여과 (UF)와 미세 여과 (MF)를 위해 특별히 설계되었습니다. 이 모듈은 생명 공학, 제약, 식음료, 펄프, 제지와 같은 산업에서 사용하기에 특히 적합합니다.
Improved products and processes
한외여과 (UF)는 액체의 동시 분리, 농축 및 정제를 가능하게 합니다. 물 및 저분자량 물질은 막을 통과하는 반면 고분자량 물질은 제거됩니다.
기계적 강도를 위한 지지층과 분리를 위한 더 얇은 선택적 층으로 구성된 당사의 미세 여과 (MF) 및 한외 여과 (UF) 막의 복합 구조는 높은 기계적 강도와 고용량 / 플럭스 두 가지를 결합합니다.

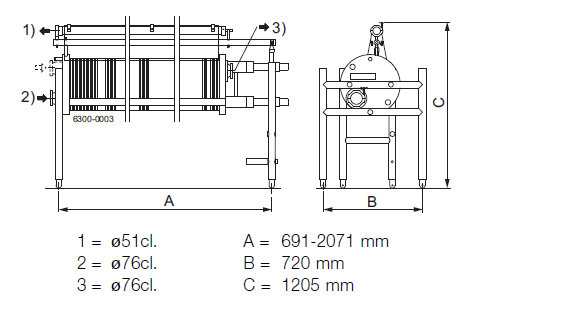

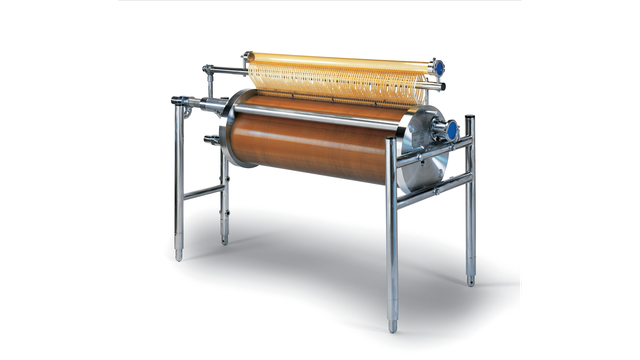

Plate-and-frame module, M37
Alfa Laval plate-and-frame M37 모듈은 점도가 매우 높은 액체를 위한 고농도 모듈입니다. 많은 제품이 비뉴턴 제품이므로 유속이 증가함에 따라 얇아지는 경향이 있습니다. 이 효과는 모듈 M37의 얇은 채널 시스템의 특별한 설계에 활용되어 유연한 적용이 가능합니다.
고농도 알파라발 모듈 M37은 최적화된 유량 역학, 저에너지 소비 및 저압 작동에 대한 미래의 요구를 충족시키기 위해 개발되었습니다. 최대 27m²의 멤브레인 면적으로 제공되며 최대 80 ° C의 온도, 최대 15bar의 압력 및 1에서 14 사이의 pH에서 작동 할 수 있습니다. 평판 한외 여과 및 미세 여과 멤브레인의 모든 범위를 장착 할 수 있습니다.

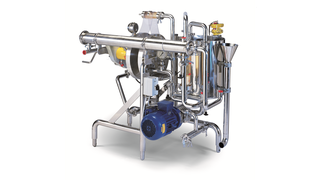

Alfa Laval PilotUnit Combi-50 UF/MF
Alfa Laval PilotUnit Combi-50 UF / MF는 M37 또는 M38 유형의 알파라발 플레이트 앤 프레임 모듈로 구성된 편리하고 다양한 파일럿 규모 멤브레인 시스템입니다. 필요한 펌프, 밸브, 탱크 등을 갖춘 완벽한 시스템으로 전원 공급, 압축 공기, 물 및 공급 제품만 작동해야 합니다.
Benefits
- processing of substances of extremely high viscosities
- processing of highly concentrated products
- low energy consumption
- standard modules with membrane areas up to 27 m²
- operation at low pressure
- rugged yet flexible stainless steel and polymer construction
- open channel design for handling of wide range of viscosities
- easy membrane failure detection and exchange on site
- accurate production up-scaling by increasing size or number of modules
- sanitary design with all materials in compliance with FDA and EEC regulations
사용 방법
알파라발의 plate-and-frame 모듈은 멤브레인 표면을 가로 지르는 개방형 채널로 설계되었습니다. 피드 스트림 및 보류물이 이를 통해 흐릅니다.
막은 투과물 수집 튜브를 통해 투과물이 수집되고 모듈로부터 제거 될 수 있는 다수의 슬롯을 가진 중공 플레이트에 의해 지지됩니다.
plate-and-frame 모듈은 잠금링 또는 스트립의 도움을 받아 멤브레인 자체를 사용하여 피드 / 보유물이 침투 채널로 혼합되는 것을 막습니다. 또한 플레이트 스택 자체에서 누수가 방지됩니다.
알파라발의 플레이트 및 프레임 모듈 설계로 인해 모듈의 다른 멤브레인에 영향을 주지 않고 개별 멤브레인을 교체 할 수 있습니다.
